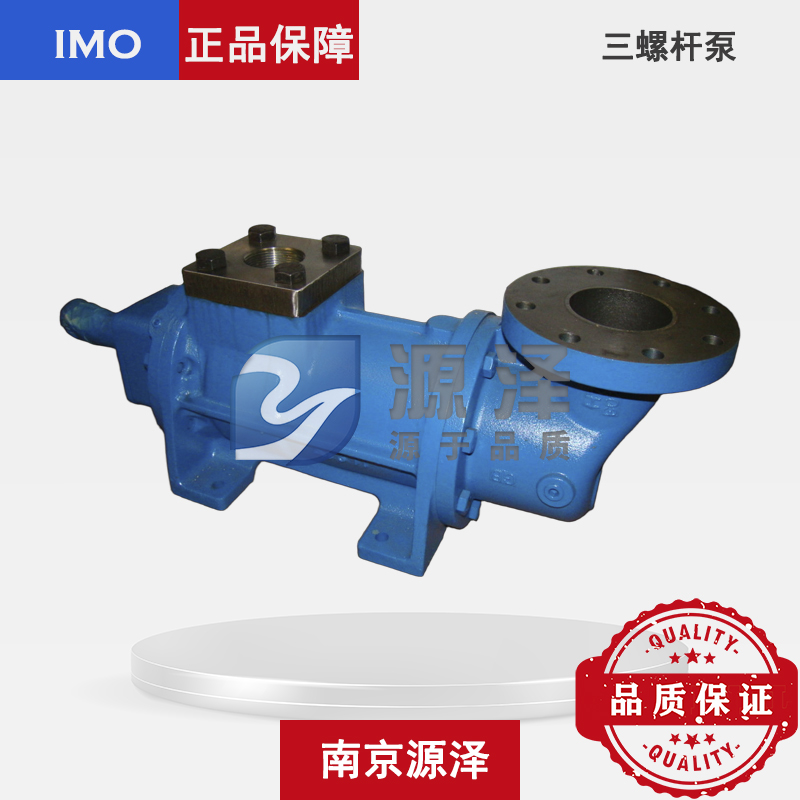

美国IMO—3G系列三螺杆泵

美国IMO品牌3G系列三螺杆泵产品技术介绍

IMO泵业作为旋转容积泵技术的引领者之一，现为 CIRCOR 集团旗下的业务部门。其生产的3G系列三螺杆泵在全球工业领域享有广泛的认知度，常用于船舶、电力、石化及重型机械行业 。

产品概述

IMO 3G系列属于工业级三螺杆泵，采用“动力螺杆+双侧从动螺杆”的经典设计。该系列泵主要用于具有润滑性的非腐蚀性流体，如液压油、润滑油、馏分燃油等 。

3G系列泵的额定压差通常为 250 PSIG（约17.2 Bar），部分配置下入口压力提升后出口压力可达 300 PSIG；流量范围根据转速和型号不同，覆盖 1 GPM 至 210 GPM（约 3.8 L/M 至 795 L/M） 。

核心结构与技术特点

1.     紧凑的重载壳体

泵体材料提供铸铁和铸钢两种选择，以适应不同的介质腐蚀性或系统压力要求 。整体结构设计紧凑，支持脚座安装或法兰安装，并可适应水平或垂直布置，甚至包括油罐立式安装 。

2.     精密的三螺杆转子

o    动力转子：采用球墨铸铁（延性铁）材质。

o    从动转子：采用灰口铸铁。

o    表面处理：转子经过氮化硬化处理，具备良好的耐磨性，确保长期连续运行下的容积效率 。

3.     灵活的密封选项

为了适应不同粘度（从 32 SSU 到 15,000 SSU）和温度（0°F 至 225°F / -18°C 至 107°C）的工况，3G系列提供多种轴封配置 ：

o    L型密封：特氟龙双唇密封，适用于清洁润滑油。

o    V型密封：氟橡胶波纹管机械密封，适用于中低粘度流体。

o    H型密封：金属波纹管平衡型机械密封，适用于高粘度流体或需要符合API要求的场合。

4.     内置安全保护（可选）
大多数规格的3G泵可选配防篡改内置式泄压阀 。该阀门能在系统出现瞬时压力过载时提供保护，其设定压力通常以 15 PSI 为增量在现场或出厂前设定。需注意此阀仅用于瞬时过载保护，不建议作为系统的压力控制装置长期工作 。

典型应用场景

3G系列因其可靠性和对不同粘度流体的适应能力，被广泛应用于工业流程及船舶领域：

• 机械润滑：用于压缩机、汽轮机、齿轮箱等大型旋转机械的强制润滑系统。

• 燃油输送：用于馏分燃料油的转运、燃烧器前端的供油服务。

• 液压与控制系统：作为液压动力源或控制油的循环泵。

• 流体装卸：在原油管道或油罐车装卸过程中输送具有润滑性的石油基流体。

型号与性能参数

3G系列泵的流量与转速成正比关系。在200 PSI压力及100 SSU粘度条件下，不同转速的流量表现如下：

数据基于特定工况，实际选型需参考官方技术手册 。

安装与维护建议

为确保泵的长期稳定运行，安装时需注意：

1.     过滤：入口管路必须安装过滤器。对于轻油，建议使用 60 目（约238微米）过滤器；对于重油，建议使用更大开口的过滤器，以防止杂质进入泵腔。

2.     对中：采用直接驱动，电机与泵轴需严格对中。

3.     管路载荷：避免管路系统产生的应力直接作用于泵体法兰。
