美国IMO—3E系列三螺杆泵

3E三螺杆泵产品概述

IMO 3E系列三螺杆泵是美国CIRCOR旗下IMO品牌的一款经典产品，广泛应用于需要可靠流体输送的工业场景。该泵采用三螺杆设计，通过螺杆啮合形成密封腔室，实现流体的均匀轴向输送，从而有效减少压力脉动和运行振动 。

3E系列的设计侧重于中低压力范围的持续运行，其结构紧凑，维护便利，通常用于需要连续或间歇工作的燃油、润滑油系统。

应用领域

根据官方技术手册及行业应用案例，3E系列三螺杆泵主要适用于以下场景 ：

• 燃油输送与燃烧器服务：用于锅炉、燃气轮机等设备的供油系统。

• 机械润滑：为大型压缩机、齿轮箱、减速机等提供强制润滑。

• 工业流体处理：用于液压系统、油压动力单元以及变压器油的净化与循环。

结构与技术特性

3E系的结构设计考虑了不同工况下的适应性和耐用性，其关键部件材质如下：

• 壳体：标准型为珠光体灰口铸铁，可选铸钢材质以适应更高压力或特殊环境 。

• 螺杆转子：主动螺杆采用合金钢，从动螺杆（惰轮）采用珠光体灰口铸铁，经热处理和精磨加工，具有良好的耐磨性 。

• 衬套（转子外壳）：同样采用珠光体灰口铸铁，在钢制外壳型号中可更换，延长了泵体的整体寿命 。



性能参数与技术规格

根据产品资料，3E系列在额定转速和粘度下的性能表现如下表所示 ：

基本参数：

• 流量范围：最高可达 100 GPM      (约 375 L/min)

• 压差范围：最高 150 PSIG      (约 10.3 Bar)

• 粘度范围：33 至 25，000 SSU (2.0 至 5400 CST)，根据密封类型有所差异

• 温度范围：根据密封件材质，可达      -18°C 至 121°C

型号与排量（参考值，150 PSIG， 200 SSU）：

密封与配置选项

为了适应不同的流体特性和安装需求，3E系列提供了多种密封和配置形式 ：

• B型（标准型）：采用机械密封和外部润滑脂填充的深沟球轴承，适用于馏分燃料和润滑油。

• H型（高温/高粘型）：采用氟橡胶密封件，适用于残渣油或粘度高于3000 SSU的介质。

• I型（无密封型）：无轴封设计，采用套筒轴承，适用于泵轴位于驱动机械内部，允许少量泄漏回流至油箱的场合（如变速箱润滑）。

• N型（高压型）：针对高入口/出口压力设计，采用平衡式机械密封，允许更高的系统压力（出口最高350 PSIG）。

• 安装方式：提供底脚安装或法兰安装。

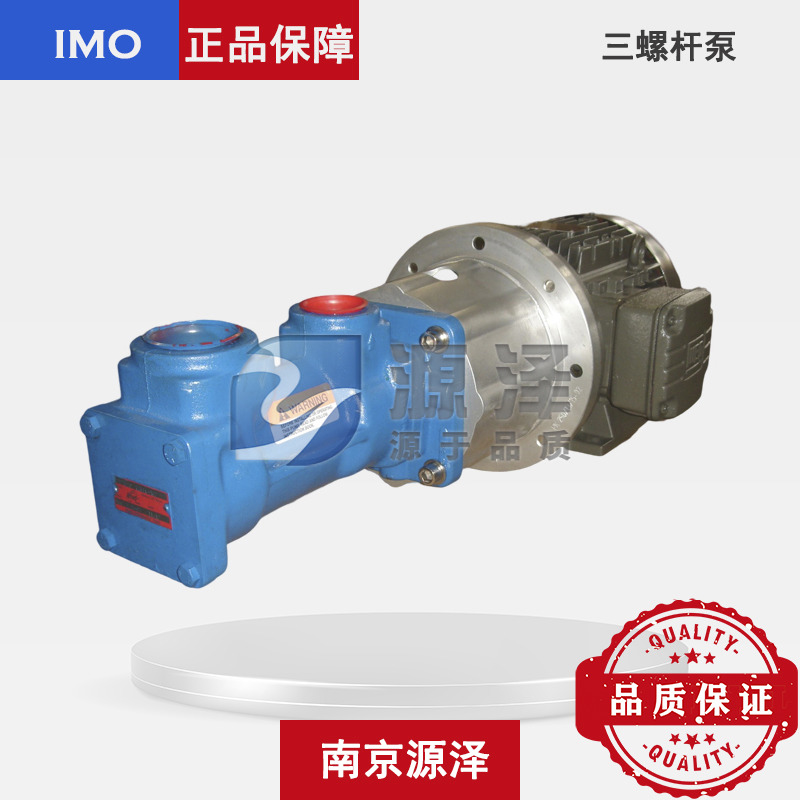

• 特殊配置：可提供C型法兰电机连接的紧密偶合泵组，以及最大功率6 HP的屏蔽电机泵（无泄漏结构）。

使用与维护须知

为确保泵的长期稳定运行，在选型和安装时需注意以下技术细节：

1. 过滤保护：泵入口端必须安装过滤器。推荐轻质油使用60目（约238微米）滤网，重质油使用3-5mm开孔的滤网，以防止杂质进入泵体磨损螺杆 。

2. 转速限制：输送含有磨蚀性杂质的介质（如原油、残渣油）时，建议转速不超过1800 RPM，以延长泵的使用寿命 。

3. 转向与连接：标准转向为面对泵轴顺时针旋转。所有钢制壳体泵（除小尺寸外）通常配备SAE 4螺栓式承插焊法兰，而铸铁壳体系采用NPT螺纹连接 。
