美国IMO—3D系列三螺杆泵

美国IMO品牌3D系列三螺杆泵产品介绍

IMO品牌是流体输送领域的知名厂商，其总部及生产设施位于美国北卡罗来纳州门罗市与肯塔基州哥伦比亚市 。3D系列三螺杆泵是IMO旗下的一款通用型产品，以可靠、耐用的性能服务于全球工业市场 。

设计与技术特点

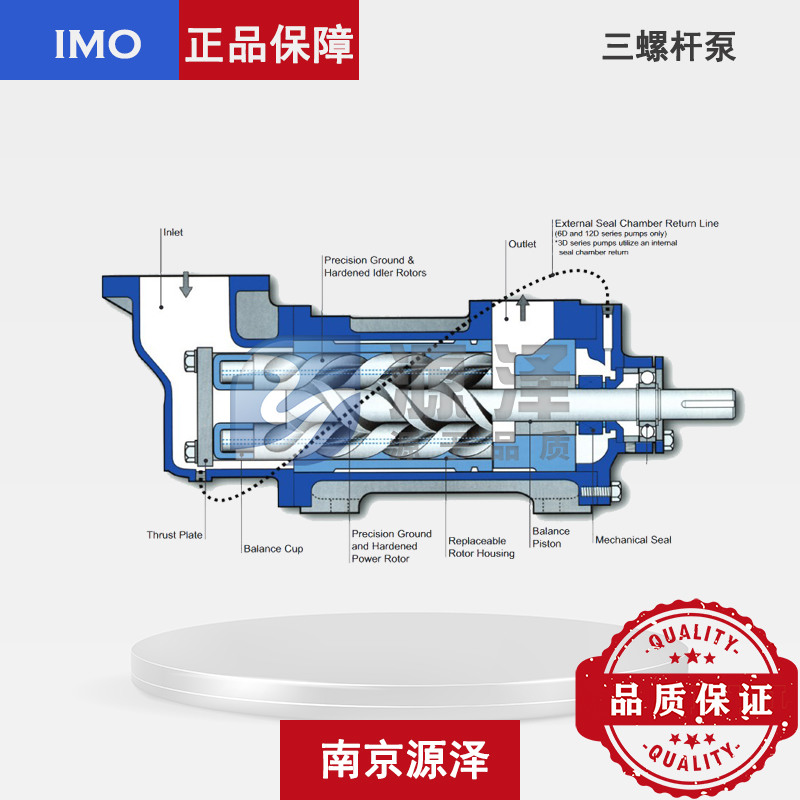

3D系列泵采用三螺杆设计，由一根主动转子和两根从动转子组成，通过同步旋转实现介质输送。其核心技术优势包括：

• 液压平衡设计：泵内部采用全液压平衡结构，有效抵消了排出压力产生的轴向和径向推力负荷，从而降低了轴承负荷，延长了泵的使用寿命 。


• 灵活的驱动方式：泵轴尺寸充裕，在机械密封版本中，允许采用皮带轮或链条驱动，增加了安装和布局的灵活性 。


• 结构耐用：主动转子采用经氮化硬化处理的合金钢，从动转子由感应淬火的珠光体灰口铁制成，均经过精密螺纹磨削，具备良好的耐磨性 。

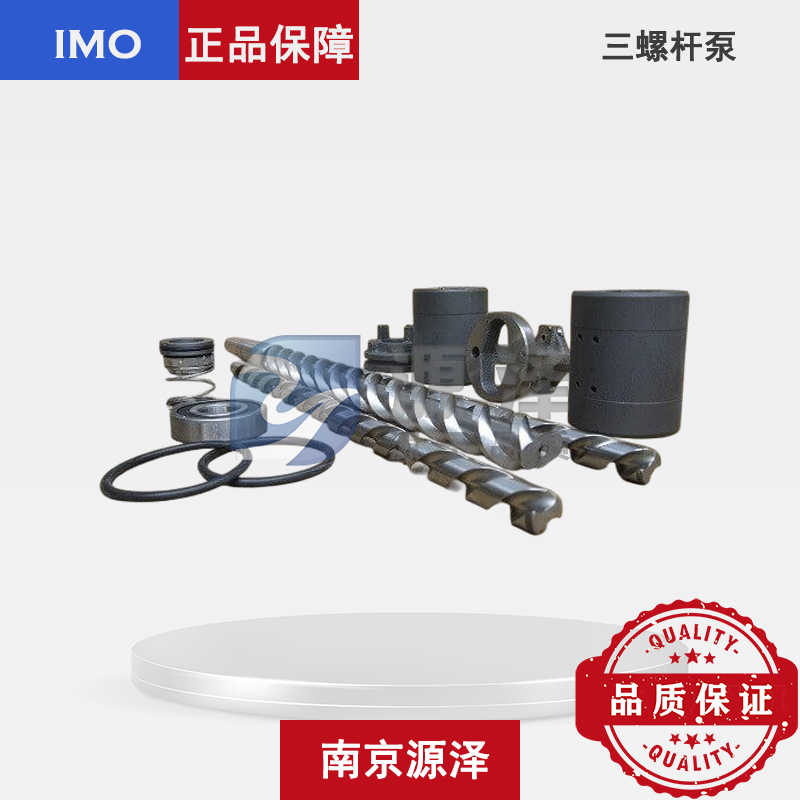

• 易于维护：泵体配备可更换的转子外壳（衬套），在磨损后可通过更换衬套恢复泵的性能，降低了维护成本。


• 低噪音与无脉动：作为容积式泵，3D系列在运行中能保持极低的流体脉动和空气传播噪声，运行效率高 。


型号规格与技术参数

3D系列提供多种尺寸以满足不同流量需求。泵的流量与转速成正比，以下为在500 PSI （34.5 BAR） 压力、介质粘度为200 SSU （43 CST） 条件下的名义流量数据（GPM / LPM）：

主要技术参数

• 泵体材料：标配为高强度铸铁；尺寸156-400可选铸钢材质 。


• 最大出口压力：500 PSIG （34.5 BAR）。


• 粘度范围：最低 33 SSU （2.0 CST），最高可达 15，000 SSU （约 3238 cSt）。


• 温度范围：取决于密封型式，B型为 0°F 至 180°F （-18°C 至 82°C）；H型为 0°F 至 250°F （-18°C 至      121°C）。


• 最高转速：根据型号不同，范围从2500      RPM到5000 RPM不等，但泵送含杂质的介质（如原油）时建议不超过1800 RPM 。


密封与轴承配置

3D系列主要提供两种密封及轴承配置，以适应不同的介质和工作条件 ：

• B型（标准型）：采用Buna N橡胶波纹管机械密封和外部预填润滑脂的深沟球轴承。适用于馏分燃料、润滑油和液压油。


• H型（高温/重载型）：采用强制驱动机械密封和氟橡胶O型圈，适用于高温工况或粘度高于3000 SSU （650 CST） 的介质，如重质燃油和原油。


此外，该系列还提供磁力驱动（无泄漏）配置，用于对泄漏有严格要求的应用场合 。

典型应用

3D系列泵因其设计稳健，被广泛应用于以下工业领域 ：

• 润滑系统：向大型机械的轴承或齿轮箱供油。


• 燃油输送：用于燃烧器的供油、锅炉房的燃油输送及转运。


• 液压动力：作为低压液压系统的动力源，如液压电梯。


• 变压器油处理：用于绝缘油的循环和净化 。


• 工业流体输送：包括冷却剂、合成油等多种工业流体。
