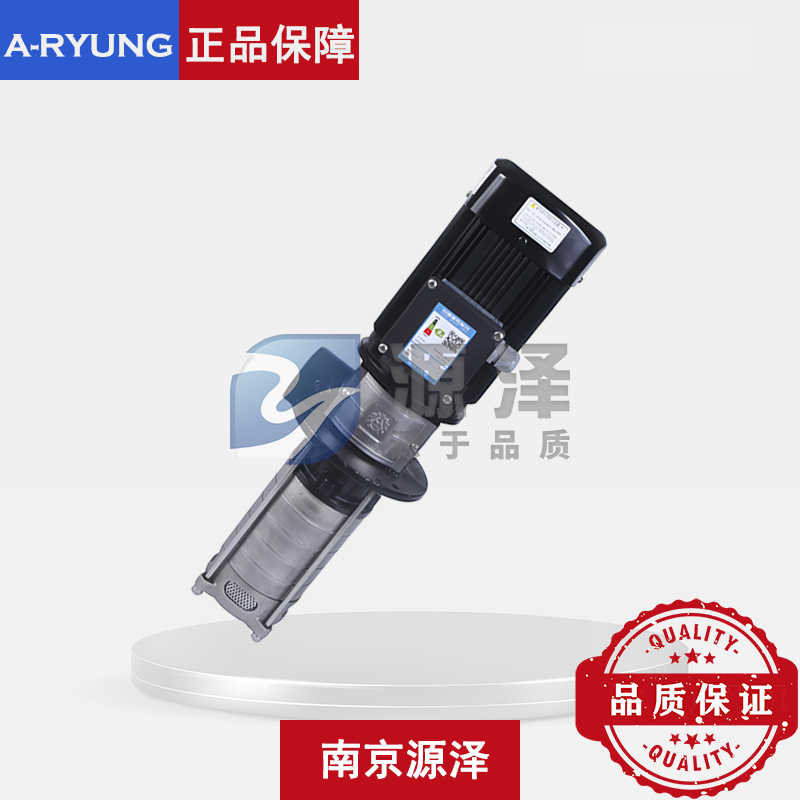

韩国亚隆ACP-HMFS系列扬程型多级离心泵

韩国亚隆ACP-HMFS系列扬程型多级离心泵产品介绍

韩国亚隆泵业（A-RYUNG PUMP）的 ACP-HMFS系列 是一款扬程型多级离心泵，专门设计用于要求高压、大流量冷却液供给的高精密、高性能大型机床设备。该系列泵通过多级叶轮结构实现高扬程输出，适用于需要强力冲屑、冷却及提高加工表面光洁度的应用场景。

产品特点与核心技术

• 多级离心结构：采用多级叶轮设计，能够提供最高达145m的高扬程输出，满足深孔加工和高压冷却需求。

• 电机热隔离设计：电机与泵体之间保持一定间距，电机产生的热量不会直接传递至泵内，避免引起油温上升，确保切削液温度稳定。

• 专用机械密封：内置特制机械密封（Mechanical-seal），耐久性优异，延长泵的使用寿命。

• 防护等级：全系列防护等级为 IP54，适应机床冷却液的潮湿环境。

• 绝缘等级：F级绝缘，确保电机长期稳定运行。

• 适用介质：

• 液体类型：水、切削液、切削油、磨削油

• 粘度范围：1～32 cSt 以下

• 液体温度：80℃ 以下

型号与规格参数

ACP-HMFS系列提供4大功率等级，每个功率等级对应不同扬程规格。以下是详细参数表：

*注：上表所列电压（220V/380V）为标准规格，其他电压可定制。

新旧型号对照

根据市场资料，部分早期型号已升级为新型号：

安装与使用注意事项

为确保ACP-HMFS系列泵长期稳定运行，安装和使用时请注意以下事项：

1.     油箱设计：

o    为防止杂物混入导致吸力降低，油箱的排出口和吸入口之间应设置隔板。

o    泵体底面与油箱底面应保持 30mm以上 的距离（部分资料建议40mm以上）。

o    建议油箱容量为泵流量的3倍以上，避免因液温上升或气泡产生噪音及性能下降。

2.     液位要求：

o    最高液位：建议保持在距油箱上部20mm以下位置，避免液体飞散。

o    最低液位：必须确保泵体至少有一级以上叶轮浸入液体中，否则启动时无法吸入。

o    若安装吸入延长管，停泵后重新启动时，最低液位仍需保持叶轮槽最下面一级浸水。

3.     禁止空转：内置机械密封，务必避免30秒以上的长时间空转，否则会损坏轴封装置。

4.     介质要求：

o    液体粘度应控制在 32cSt以下，粘度过高会导致电机过热甚至烧坏。

o    液体温度不超过80℃。

5.     运行监控：如果水泵持续不排出液体，会导致液温上升损坏轴封，此时应立即停止水泵工作。

应用领域

ACP-HMFS系列扬程型多级离心泵广泛应用于各类需要高压冷却液的精密机床设备：

• 高精密数控机床：提供高压冷却，提高加工表面光洁度

• 大型加工中心：强力冲屑，分散切削粉末

• 深孔加工设备：满足深孔钻削的高压冷却需求

• 专用机床：适用于需要高压切削液供给的各种专用设备

总结：韩国亚隆ACP-HMFS系列扬程型多级离心泵以多级高压输出、电机热隔离设计、IP54防护等级为核心特点，通过1100W、1800W、2500W、4000W四大功率等级共13种扬程规格，全面覆盖从20m到145m的高压冷却需求。选型时需根据机床所需扬程和流量选择合适的型号，并严格遵守安装液位要求和禁止空转的注意事项。
