韩国亚隆ACP-A系列自吸式机床冷却泵
韩国亚隆ACP-A系列自吸式机床冷却泵产品介绍

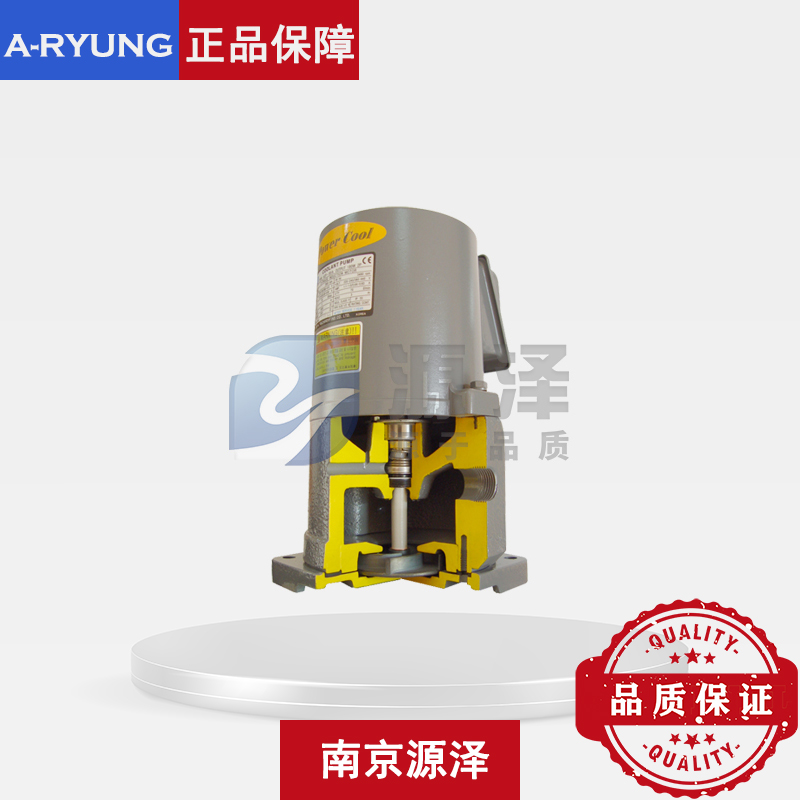

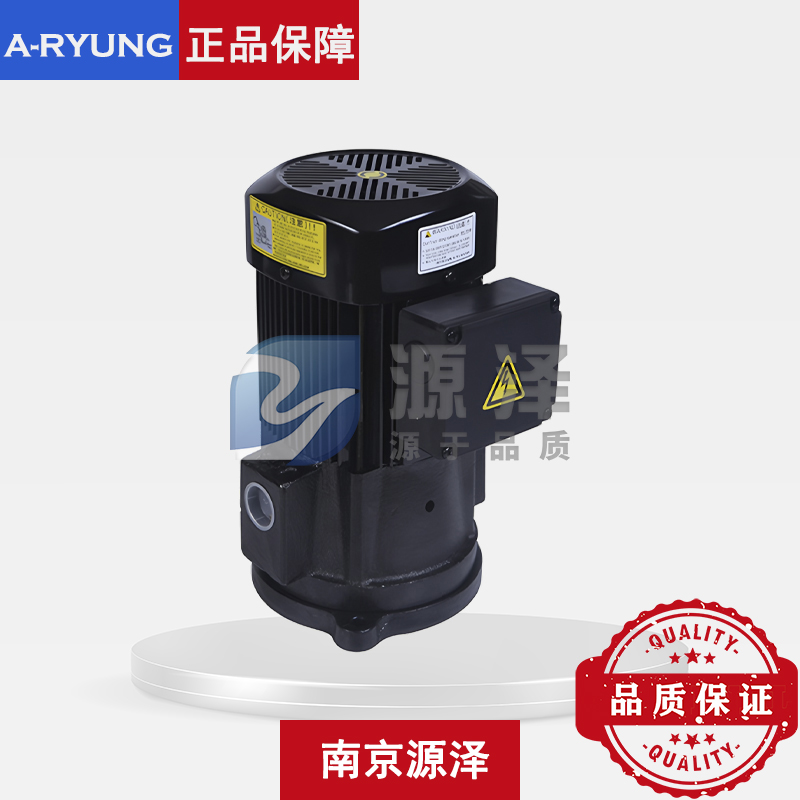

韩国亚隆泵业（A-RYUNG PUMP）的 ACP-A系列 是一款水平式自吸泵，专门设计用于机床设备的切削液和冷却油循环系统。该系列泵外观设计紧凑，对安装场所的限制较少，便于在各类机床上集成。
产品特点与使用注意事项
自吸式结构：初次使用前需从吐出口灌入切削液，充满泵体后方可启动。
紧凑设计：水平式结构，节省安装空间。
内置机械轴封：防止泄漏，但需避免长时间空转（30秒以内），以免损坏密封件。
适用介质：水、切削液（Coolant）、切削油（Cutting oil）、磨削油（Grinding oil）。
介质限制：适用粘度 1~32 cSt 以下，液体温度 80℃ 以下。
防护等级：
ACP-61A, 101A, 181A, 251A, 401A：标准 IP44（可选 IP54）
ACP-1101A：标准 IP54
绝缘等级：F级。
型号与规格参数
ACP-A系列提供6种功率规格，以满足不同流量和扬程需求。以下是基于官方样本整理的详细性能参数表：
型号 | 电机功率 (W) | 流量 (ℓ/min) | 扬程 (m) | 接口尺寸 (PS) | 频率 (Hz) | 电压 (V) | 电流 (A) | 重量 (kg) |
ACP-61A | 60 | 20 | 2 | 3/8" | 50 | 200/380/415 | 0.4/0.24/0.22 | 7.5 |
25 | 2 | 60 | 220/380/440 | 0.45/0.26/0.25 |
ACP-101A | 100 | 30 | 2 | 3/8" | 50 | 200/380/415 | 0.5/0.29/0.27 | 9 |
36 | 2 | 60 | 220/380/440 | 0.55/0.32/0.31 |
ACP-181A | 180 | 53 | 3 | 1/2" | 50 | 200/380/415 | 1.0/0.58/0.56 | 12 |
70 | 3 | 60 | 220/380/440 | 1.1/0.64/0.6 |
ACP-251A | 250 | 85 | 4 | 3/4" | 50 | 200/380/415 | 1.5/0.87/0.82 | 13 |
120 | 4 | 60 | 220/380/440 | 1.6/0.93/0.88 |
ACP-401A | 400 | 125 | 5 | 1" | 50 | 200/380/415 | 2.6/1.5/1.4 | 14.5 |
170 | 5 | 60 | 220/380/440 | 2.7/1.6/1.5 |
ACP-1101A | 1100 | 190 | 6 | 1½" | 50 | 200/380/415 | 4.4/2.5/2.3 | 32 |
230 | 6 | 60 | 220/380/440 | 4.8/2.8/2.6 |
*注：上表的额定电压(220V / 380V)为标准规格；防护等级标准为IP44，可选IP54；绝缘等级为F级。
材质构成
部件 | 材质 |
电机机座 | 铝合金 (ALDC) |
泵体 | 铸铁 (Cast iron) |
泵壳 | 铸铁 (Cast iron) |
叶轮 | 粉末冶金 (Powder steel) |
轴 | 钢 (Steel) |
安装与使用注意事项
为确保ACP-A系列泵长期稳定运行，安装和使用时请注意以下事项 ：
1. 首次启动必须灌液：初次运转前，务必从吐出口倒入切削液，待泵体完全灌满后再启动。
2. 严禁长时间空转：因内置机械轴封，空转会迅速损坏密封件，空转时间请控制在30秒以内。
3. 介质要求：请确保液体粘度在32cSt以下，温度不超过80℃。
4. 电气连接：请按铭牌标注的电压和接线图正确连接，确保接地可靠。
5. 定期检查：定期检查机械轴封有无泄漏，清理过滤网防止堵塞。
应用领域
ACP-A系列自吸式冷却泵广泛应用于各类机床设备的冷却液循环系统 ：
CNC加工中心切削液循环
数控车床冷却系统
磨床磨削油输送
专用机床冷却单元
其他需要自吸功能的冷却液循环设备
总结：韩国亚隆ACP-A系列自吸式机床冷却泵以水平紧凑结构、自吸功能、多规格可选为核心特点，通过ACP-61A至1101A共6种型号覆盖60W～1100W功率范围，满足不同规模机床的冷却需求。选型时需根据系统所需流量、扬程及液体类型，参照规格表选择合适的型号，并严格遵守首次灌液和禁止空转的注意事项 。
