日本NOP品牌YTH-ES系列中压加工中心切削液冷却单元产品介绍
日本NOP油泵YTH-ES系列中压加工中心切削液冷却单元产品介绍
日本NOP（日本油泵株式会社）的 YTH-ES系列 属于 Trochoid® 摆线泵产品线中的中压切削液冷却单元，专为加工中心通过主轴中心的切削液系统（Through-spindle Coolant System）设计。该系列产品将摆线泵、Turbulence™紊流过滤器、溢流阀等集成于一体，无需外部管路过滤器和吸入过滤器，大幅节省安装空间。
产品特点与适用工况

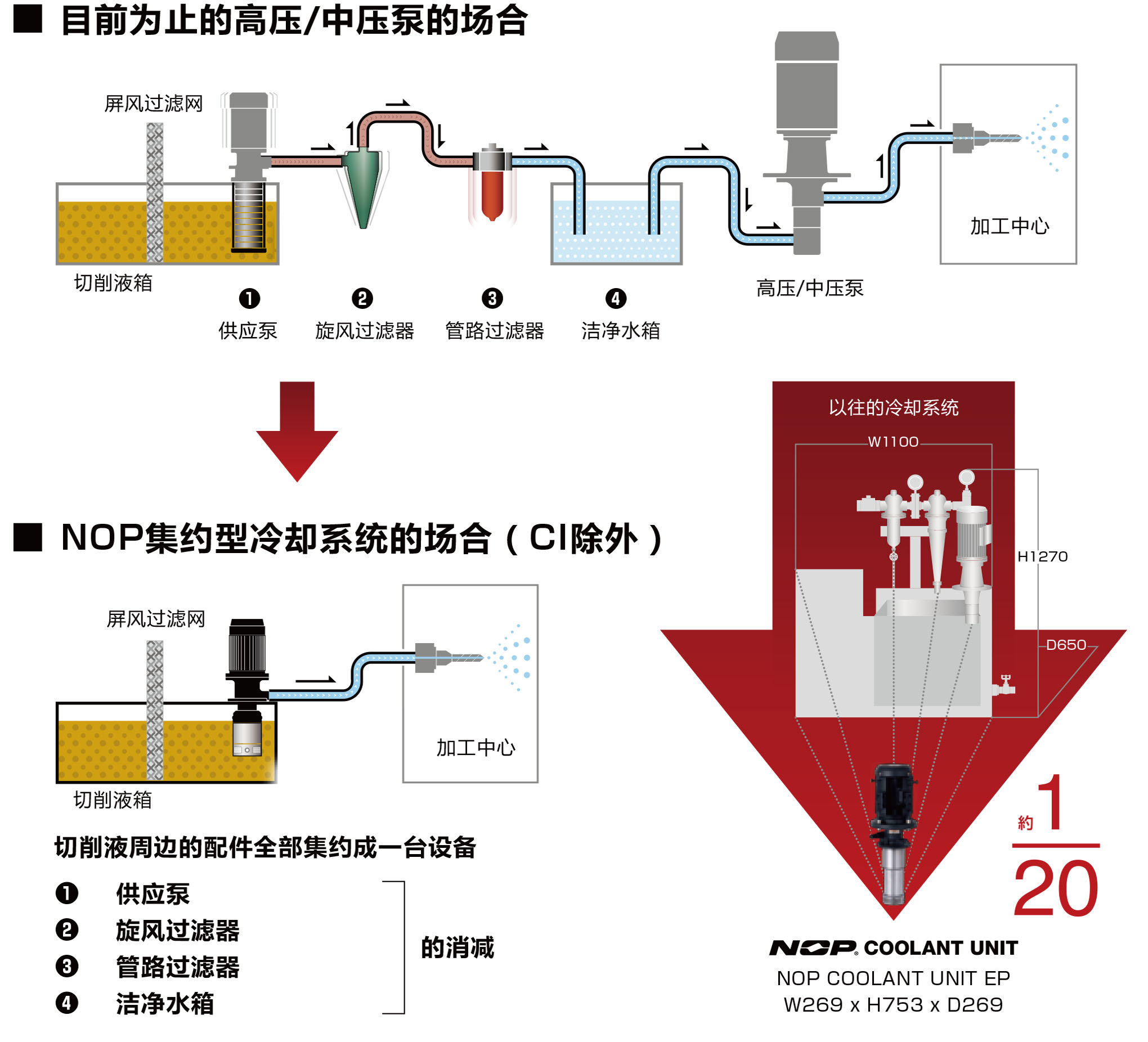

一体化设计：将冷却系统的所有组件集成于单台泵中，无需吸入过滤器、管路过滤器及连接管路，安装空间约为传统系统的1/20 。
Turbulence™紊流过滤器：内置特殊设计的翼状叶片，在过滤器表面产生紊流，持续冲洗附着切屑，实现过滤器自清洁、不堵塞 。
高效摆线齿轮泵：采用摆线内啮合齿轮设计，效率高，自吸能力强 。
最高使用压力：2.0 MPa 。
最大吐出量：28.8 L/min（60Hz时） 。
适用介质：水溶性切削液、非水溶性切削液（不适用于润滑油、燃油、纯水、去离子水、水溶液、腐蚀性液体、溶剂等） 。
内置溢流阀：外部回路式溢流阀（VD型），防止系统超压 。
耐磨结构（ES型）：
平衡板：利用内部压力将平衡板压向转子侧，减少转子磨损造成的间隙增大，维持性能 。
轴与轴承强化：轴颈处陶瓷喷涂，采用陶瓷轴承，提高耐磨性 。
双重密封与 cartridge 系统：密封部强化， cartridge 式设计便于更换 。
型号与规格参数
YTH-ES系列提供两种功率规格，以满足不同流量需求。以下是详细参数表：
产品型号 | 马达功率 (KW) | 理论排量 (cm³/rev) | 50Hz 时流量 (L/min) | 60Hz 时流量 (L/min) | 最高使用压力 (MPa) | 过滤器精度 ( μm) | 概略重量 (kg) |
TOP-YTH750A3-S208EVD15* | 0.75 | 8 | 12 | 14.4 | 1.5 | 20/50 | 34 |
TOP-YTH1500A3-S216EVD* | 1.5 | 16 | 24 | 28.8 | 2 | 20/50 | 39 |
注：20μm过滤器不适用于非水溶性切削液。
型号命名规则
YTH-ES系列的型号构成清晰反映了其配置，主要含义如下：
示例：TOP－YTH 750 A3 － S208 E VD 15 B
代码位置 | 含义 | 选项说明 |
①马达功率 | 马达输出 | 750：0.75 kW；1500：1.5 kW |
②马达类型 | 电源/认证 | A3：标准IE3电机，AC200/200/220/230V，50/60Hz，CE标志 |
③泵排量 | 泵型号 | S208：8.0 cm³/rev；S216：16.0 cm³/rev |
E | 过滤方式 | Turbulence™紊流过滤器 |
VD | 溢流阀类型 | 外部回路式 |
④设定压力 | 溢流阀设定 | 15：1.5 MPa；20：2.0 MPa |
⑤过滤器精度 | 滤网目数 | B：50 μm；C：20 μm |
典型系统布局
YTH-ES系列的典型系统包括以下主要部件：
1. 吸入口滤网：防止大于3mm的异物进入
2. 吸入软管（3m）：连接泵与冷却液箱
3. 污染物排出软管（3m）：排出过滤器清洗后的切屑
4. 溢流阀排出软管（3m）：溢流液体回箱
5. 排液软管（3m）：开放大气排放
6. 排气用软管及接头：首次启动时排气用
应用领域
YTH-ES系列中压切削液冷却单元广泛应用于：
加工中心通过主轴中心的切削液系统
NC机床切削液高压输送
产生硬质磨削屑的加工设备
需要节省空间的冷却系统改造
适用切屑类型
ES型耐磨结构特别适用于产生硬质、磨蚀性切屑的加工场景，如铸铁、钢件等材料的切削、磨削加工。
总结：日本NOP油泵TOP-YTH-ES系列中压切削液冷却单元以一体化设计、自清洁紊流过滤器、耐磨结构为核心特性，为加工中心切削液系统提供了节省空间、易于维护、性能持久的高压输送解决方案。选型时需根据系统所需流量和压力，参照上表选择合适的型号和配置。
