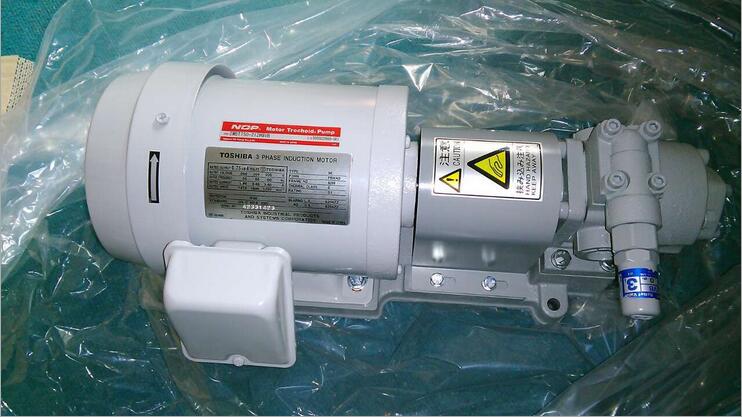

日本NOP品牌TOP-2MB-2HB系列摆线泵
日本NOP品牌TOP-2MB-2HB系列摆线泵产品介绍
日本NOP（日本油泵株式会社）的TOP-2MB-2HB系列属于底座联轴器安装型摆线泵，是2HB系列泵的基座安装版本。该系列泵采用摆线内啮合齿轮原理，泵头通过联轴器与用户自备的马达连接，安装于共用底座上，适用于需要中压、中小流量的液压油、润滑油输送系统。
通用技术参数
TOP-2MB-2HB系列性能：
适用介质：操作油、润滑油等
允许液体温度：-5 至 80°C（可选用高温特殊规格）
适用液体粘度：10 至 500 mm²/s
排量范围：2.8～20 cm³/rev（中小容量）
马达适配：可连接输出功率为200W/400W/750W/1500W/2200W的通用或特殊马达
可选配置：可选择内置溢流阀（VB型）或外置溢流阀（VD型）
旋转方向：可选顺时针或逆时针（从轴端看）
接口螺纹：Rc螺纹（旧款2HA系列为G螺纹，具有互换性）
型号与规格参数
2MB-2HB系列提供8种排量规格，以满足不同流量需求。以下是基于官方样本整理的详细参数表：
产品型号 | 理论排量 (cm³/rev) | 50Hz/1500min⁻¹ 理论流量 (L/min) | 60Hz/1800min⁻¹ 理论流量 (L/min) | 最高转速 (min⁻¹) | 概略重量 (kg) |
TOP-203HB | 2.8 | 4.2 | 5.0 | 3000 | 3.5 |
TOP-204HB | 4.0 | 6.0 | 7.2 | 3000 | 3.6 |
TOP-206HB | 6.0 | 9.0 | 10.8 | 2500 | 3.8 |
TOP-208HB | 8.0 | 12.0 | 14.4 | 2500 | 4.0 |
TOP-210HB | 10.0 | 15.0 | 18.0 | 2500 | 4.1 |
TOP-212HB | 12.0 | 18.0 | 21.6 | 2000 | 4.3 |
TOP-216HB | 16.0 | 24.0 | 28.8 | 1800 | 4.6 |
TOP-220HB | 20.0 | 30.0 | 36.0 | 1800 | 5.0 |
型号构成与选型说明
TOP-2MB-2HB系列的型号命名包含以下要素，方便用户根据实际需求选配：
TOP-2MB - [马达功率] [泵型号] [口径] [旋向] [溢流阀] [特殊规格]
代码位置 | 含义 | 选项说明 |
① 马达制造商 | 马达品牌 | M、T等（首位字母） |
② 马达功率 | 输出功率 | 200W / 400W / 750W / 1500W / 2200W |
③ 泵型号 | 排量区分 | 203HB ~ 220HB（共8种） |
④ 口径 | 接口螺纹 | 无标记：Rc标准；G：G螺纹 |
⑤ 旋转方向 | 从轴端看 | 无标记：顺时针；R：逆时针 |
⑥ 溢流阀 | 过载保护 | 无标记：无；VB：内置式；VD：外置回流式 |
⑦ 特殊规格 | 密封/材质 | 无标记：标准；US/UT/VV/VH：特殊油封/衬垫 |
主要特点
1. 马达自由选配：采用底座联轴器安装方式，用户可根据系统压力需求，灵活选配200W至2200W的通用或特殊马达。
2. 宽流量覆盖：从2.8 cm³/rev到20 cm³/rev共8种排量规格，流量覆盖4.2～36 L/min（50/60Hz），满足不同规模润滑系统的需求。
3. 压力与功率匹配：吐出压力与马达功率直接相关，最高可达3.0 MPa，用户可根据实际工作压力选择经济高效的马达配置。
4. 丰富的可选配置：可选择内置溢流阀防止过载，可选逆时针旋转版本，可选高温或特殊介质用密封件（氟橡胶等），适应多样化工况。
5. 升级换代产品：TOP-2HB系列是TOP-2HA系列的升级型号，性能和安装尺寸具有互换性，但配管口径由G螺纹变更为Rc螺纹。
应用领域
TOP-2MB-2HB系列摆线泵主要应用于以下场景：
有载开关在线滤油机的润滑齿轮油泵
油冷机系统的油循环泵
纺织机械的润滑齿轮油泵
冷镦机、粉末机械的润滑油供给泵
切削液装置、齿轮箱润滑系统
增速机、减速机的强制润滑
