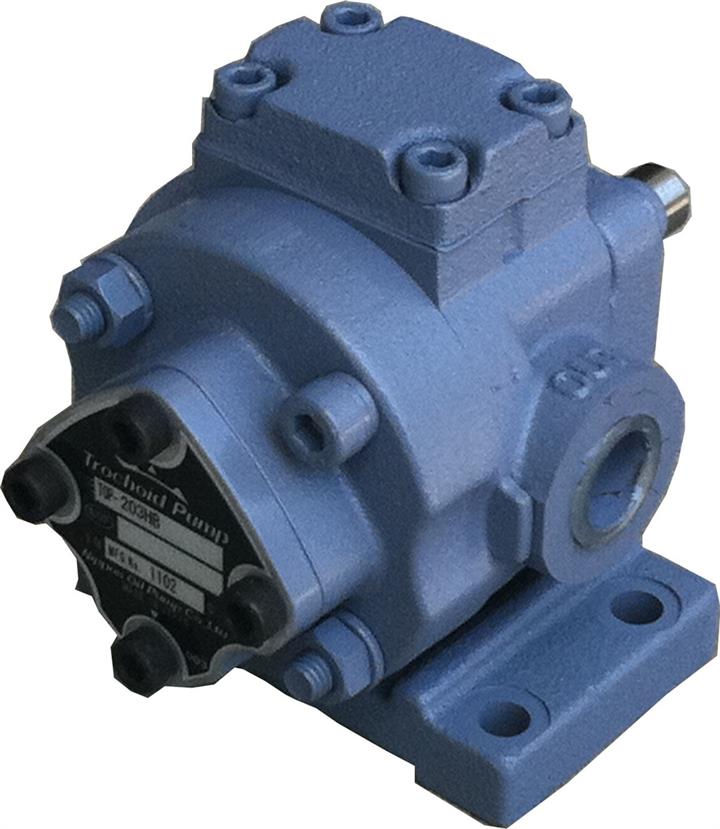

TOP-2HB系列中小流量摆线泵
日本NOP TOP-2HB系列为中小流量摆线泵，排量范围2.8～20cm³/rev，最高吐出压力3.0MPa。适用于操作油、润滑油及冷却油输送，允许液体温度-5～80°C，粘度范围10～500mm²/s，可选择连接底座或溢流阀。
-
￥0.00￥0.00
-
日本NOP TOP-2HB系列为中小流量摆线泵，排量范围2.8～20cm³/rev，最高吐出压力3.0MPa。适用于操作油、润滑油及冷却油输送，允许液体温度-5～80°C，粘度范围10～500mm²/s，可选择连接底座或溢流阀。
日本NOP品牌TOP-2HB系列中小流量摆线泵
日本NOP品牌TOP-2HB系列中小流量摆线泵产品介绍
日本NOP（日本油泵株式会社）的TOP-2HB系列属于Trochoid®摆线泵产品线，是一款中小流量、中高压应用的摆线齿轮泵。该系列采用摆线内啮合齿轮原理，结构紧凑，提供8个排量规格，主要应用于操作油、润滑油及冷却油的输送系统。TOP-2HB系列是TOP-2HA系列的升级产品，性能、连接尺寸具有互换性，配管口径由G螺纹变更为Rc螺纹 。
通用技术参数
TOP-2HB系列具备以下通用性能 ：
适用介质：操作油、润滑油、冷却油等
允许液体温度：-5 至 80°C（可选用高温特殊规格）
适用液体粘度：10 至 500 mm²/s
排量范围：2.8 ～ 20 cm³/rev
最高转速：1800 ～ 3000 min⁻¹（视型号而定）
安装选项：可选择连接形状（连接底座/法兰连接），可选择溢流阀
型号与规格参数
TOP-2HB系列提供8种排量规格，满足不同流量需求。以下是基于官方技术资料整理的详细参数 ：
产品型号 | 理论排量 (cm³/rev) | 理论流量 (1500 min⁻¹) L/min | 理论流量 (1800 min⁻¹) L/min | 最高使用压力 (MPa) | 最高转速 (min⁻¹) | 概略重量 (kg) |
TOP-203HB | 2.8 | 4.2 | 5.0 | 3.0 | 3000 | 3.5 (3.9) |
TOP-204HB | 4.0 | 6.0 | 7.2 | 3.0 | 3000 | 3.6 (4.0) |
TOP-206HB | 6.0 | 9.0 | 10.8 | 2.5 | 2500 | 3.8 (4.2) |
TOP-208HB | 8.0 | 12.0 | 14.4 | 2.5 | 2500 | 4.0 (4.4) |
TOP-210HB | 10.0 | 15.0 | 18.0 | 2.5 | 2500 | 4.1 (4.6) |
TOP-212HB | 12.0 | 18.0 | 21.6 | 2.0 | 2000 | 4.3 (4.7) |
TOP-216HB | 16.0 | 24.0 | 28.8 | 1.5 | 1800 | 4.6 (5.1) |
TOP-220HB | 20.0 | 30.0 | 36.0 | 1.2 | 1800 | 5.0 (5.5) |
*注：最高吐出压力为测试值，测试条件为供油ISO-VG46，油温40°C。概略重量()内为附带溢流阀时的值 。
型号命名与可选规格
TOP-2HB系列提供丰富的派生型号，以适应不同的安装方式、旋转方向和介质兼容性需求 ：
型号表示法：TOP-2＿HB＿ ＿ ＿ ＿ ＿ ＿ ＿
代码位置 | 含义 | 选项说明 |
① 排量区分 | 型号 | 203HB、204HB、206HB、208HB、210HB、212HB、216HB、220HB |
② 连接形状 | 安装方式 | 无记：有连接底座；F：法兰连接 |
③ 口径 | 螺纹规格 | 无记：标准（Rc口径）；G：G口径 |
④ 旋转方向 | 从轴端看 | 无记：顺时针方向；R：逆时针方向 |
⑤ 溢流阀 | 有无/类型 | 无记：无溢流阀；VB：有溢流阀；VD：有溢流阀（泵外侧回流式） |
⑥ 特殊规格 | 密封/材质 | 无记：标准规格；US、UT、VF、VV、VH（详见特殊规格表） |
型号示例 ：
TOP-206HB（无溢流阀）

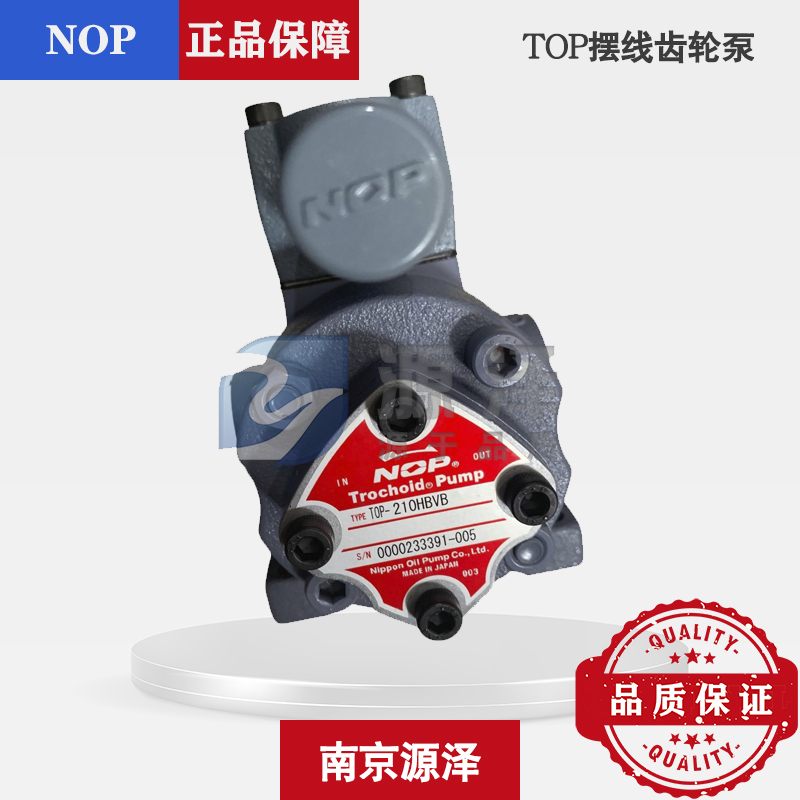

TOP-206HBVB（有溢流阀）
TOP-206HBRVB（有溢流阀，从轴端看逆时针方向旋转）
TOP-206HBVD（有溢流阀，外部回流式）
特殊规格选项
TOP-2HB系列可选用以下特殊规格，以适应高温、低温或特殊介质环境 ：
记号 | 定义 | 温度范围 | 油封材质 | O型密封圈材质 |
-VF | 高温规格 | -5～120°C | 氟化橡胶 | 氟化橡胶 |
-US | 低温规格 | -30～80°C | 硅 | 硅 |
-UT | 耐药品规格 | 0～80°C | 特氟龙 | 特氟龙角型密封圈 |
主要特点
1. 丰富的流量选择：提供8个排量规格（2.8～20 cm³/rev），覆盖中小流量范围，满足不同系统需求 。
2. 中高压性能：小排量型号（203HB、204HB）最高压力可达3.0 MPa，适用于需要中等压力的润滑或液压系统 。
3. 多种配置选项：用户可根据实际应用选择连接形状（底座/法兰）、旋转方向、是否带溢流阀以及适用于不同温度/介质的特殊密封规格。
4. 升级换代产品：TOP-2HB系列为TOP-2HA的升级产品，性能、连接尺寸具有互换性，便于替换升级 。
应用领域
TOP-2HB系列中小流量摆线泵主要应用于以下场景 ：
有载开关在线滤油机润滑齿轮油泵
油冷机油循环系统
纺织机械润滑齿轮油泵
冷镦机、粉末机械润滑油供给系统
切削液装置、齿轮箱润滑、增速机/减速机润滑等
规格型号：
TOP-203HB
TOP-203HBR
TOP-203HBVB
TOP-203HBRVB
TOP-203HBVD
TOP-203HBRVD
TOP-203HBM
TOP-203HBMR
TOP-203HBMVB
TOP-203HBMRVB
TOP-203HBMVD
TOP-203HBMRVD
TOP-203HBF
TOP-203HBFR
TOP-203HBFVB
TOP-203HBFRVB
TOP-203HBFVD
TOP-203HBFRVD
TOP-204HB
TOP-204HBR
TOP-204HBVB
TOP-204HBRVB
TOP-204HBVD
TOP-204HBRVD
TOP-204HBM
TOP-204HBMR
TOP-204HBMVB
TOP-204HBMRVB
TOP-204HBMVD
TOP-204HBMRVD
TOP-204HBF
TOP-204HBFR
TOP-204HBFVB
TOP-204HBFRVB
TOP-204HBFVD
TOP-204HBFRVD
TOP-206HB
TOP-206HBR
TOP-206HBVB
TOP-206HBRVB
TOP-206HBVD
TOP-206HBRVD
TOP-206HBM
TOP-206HBMR
TOP-206HBMVB
TOP-206HBMRVB
TOP-206HBMVD
TOP-206HBMRVD
TOP-206HBF
TOP-206HBFR
TOP-206HBFVB
TOP-206HBFRVB
TOP-206HBFVD
TOP-206HBFRVD
TOP-208HB
TOP-208HBR
TOP-208HBVB
TOP-208HBRVB
TOP-208HBVD
TOP-208HBRVD
TOP-208HBM
TOP-208HBMR
TOP-208HBMVB
TOP-208HBMRVB
TOP-208HBMVD
TOP-208HBMRVD
TOP-208HBF
TOP-208HBFR
TOP-208HBFVB
TOP-208HBFRVB
TOP-208HBFVD
TOP-208HBFRVD
TOP-210HB
TOP-210HBR
TOP-210HBVB
TOP-210HBRVB
TOP-210HBVD
TOP-210HBRVD
TOP-210HBM
TOP-210HBMR
TOP-210HBMVB
TOP-210HBMRVB
TOP-210HBMVD
TOP-210HBMRVD
TOP-210HBF
TOP-210HBFR
TOP-210HBFVB
TOP-210HBFRVB
TOP-210HBFVD
TOP-210HBFRVD
TOP-212HB
TOP-212HBR
TOP-212HBVB
TOP-212HBRVB
TOP-212HBVD
TOP-212HBRVD
TOP-212HBM
TOP-212HBMR
TOP-212HBMVB
TOP-212HBMRVB
TOP-212HBMVD
TOP-212HBMRVD
TOP-212HBF
TOP-212HBFR
TOP-212HBFVB
TOP-212HBFRVB
TOP-212HBFVD
TOP-212HBFRVD
TOP-216HB
TOP-216HBR
TOP-216HBVB
TOP-216HBRVB
TOP-216HBVD
TOP-216HBRVD
TOP-216HBM
TOP-216HBMR
TOP-216HBMVB
TOP-216HBMRVB
TOP-216HBMVD
TOP-216HBMRVD
TOP-216HBF
TOP-216HBFR
TOP-216HBFVB
TOP-216HBFRVB
TOP-216HBFVD
TOP-216HBFRVD
TOP-220HB
TOP-220HBR
TOP-220HBVB
TOP-220HBRVB
TOP-220HBVD
TOP-220HBRVD
TOP-220HBM
TOP-220HBMR
TOP-220HBMVB
TOP-220HBMRVB
TOP-220HBMVD
TOP-220HBMRVD
TOP-220HBF
TOP-220HBFR
TOP-220HBFVB
TOP-220HBFRVB
TOP-220HBFVD
TOP-220HBFRVD
