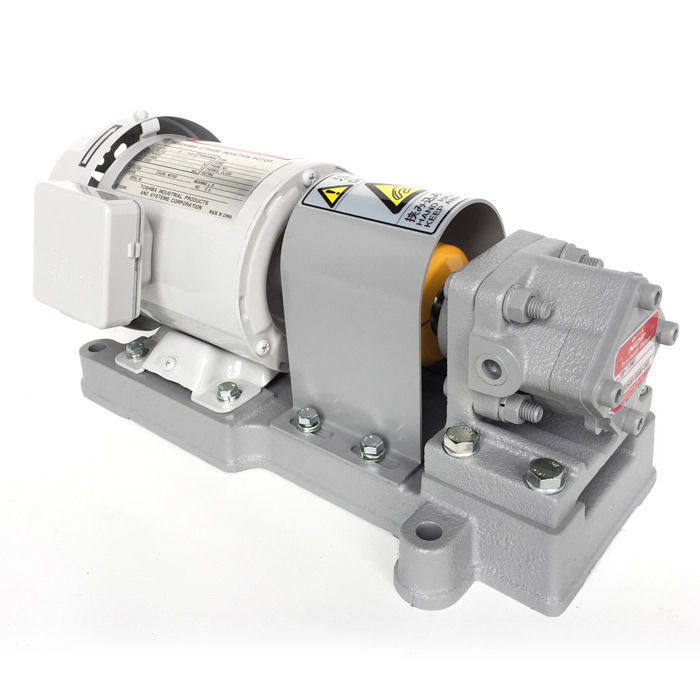

日本NOP品牌TOP-1MB-1HG系列摆线泵
日本NOP品牌TOP-1MB-1HG系列摆线泵产品介绍
日本NOP（日本油泵株式会社）的 TOP-1MB-1HG系列 属于 Trochoid® 摆线泵产品线，是一款将 1HG系列泵头、电机 和 安装底座 集成为一体的成套单元 。该系列采用联轴器连接方式，用户无需自行进行泵与电机的对心装配，可直接安装使用，主要应用于需要小流量、中高压的润滑系统和操作油输送场景。
通用技术参数
TOP-1MB-1HG系列具备以下通用性能 ：
适用介质：操作油、润滑油等（不适用于汽油及挥发性油液）
允许液体温度：-5 至 80°C（可选用高温特殊规格）
适用液体粘度：10 至 500 mm²/s
最高吐出压力：2.5 MPa （测试条件：供油ISO-VG46，油温40°C）
可配套电机功率：200W 或 400W （对应不同输出压力）
安装方式：带连接底座，泵与电机通过联轴器连接
旋转方向：可选顺时针或逆时针（从泵侧看）
型号与规格参数
该系列的核心泵头为1HG系列，提供两种排量规格。在不同电机功率和电源频率下，其最大输出压力有所差异 ：
产品型号 (泵头) | 理论排量 (cm³/rev) | 电源频率 | 电机转速 (min⁻¹) | 理论流量 (L/min) | 适用电机功率下的最大吐出压力 (MPa) |
|
|
|
|
| 200W | 400W |
TOP-11HG | 1.5 | 50 Hz | 1500 | 2.2 | 2.5 | 2.5 |
60 Hz | 1800 | 2.7 | 2.5 | 2.5 |
TOP-12HG | 2.5 | 50 Hz | 1500 | 3.7 | 2.0 | 2.5 |
60 Hz | 1800 | 4.5 | 1.6 | 2.5 |
注：以上为理论值，实际选型需参考具体工况。
型号命名与选型代码
TOP-1MB-1HG系列的型号构成较为详细，可通过代码组合选择电机品牌、功率、泵型号、旋转方向及密封材质 ：
型号构成示例：TOP-1MB [M/T] [200/400] - 1 [11/12] HG [无/R] I [无/VF/VV]
代码位置 | 含义 | 选项说明 |
① 电机品牌 | 制造商代号 | M：三菱电机；T：东芝电机 |
② 电机功率 | 输出功率 | 200：200W；400：400W |
③ 泵型号 | 排量区分 | 11HG：排量1.5 cm³/rev；12HG：排量2.5 cm³/rev |
④ 旋转方向 | 从泵侧看 | 无标记：顺时针旋转；R：逆时针旋转 |
⑤ 安装底座 | 底座配置 | I：带连接底座 （此系列均为I） |
⑥ 特殊规格 | 密封/材质 | 无标记：标准规格；VF：高温用（氟橡胶）；VV：燃油/特殊液用 |
完整型号示例：TOP-1MB-M400-11HGRI 表示搭配三菱400W电机、排量37.5px³/rev、逆时针旋转、带底座的标准规格单元 。
主要特点
1. 成套化设计，安装便捷：将泵头、电机、底座和联轴器集成为一体，无需客户自行装配和对心，可直接安装使用，节省装配时间 。
2. 小流量，中高压输出：在1.5-62.5px³/rev的小排量下，最高可实现2.5MPa的输出压力，适合需要稳定中等压力的润滑系统 。
3. 电机功率可选，适应不同压力需求：配套200W或400W电机，用户可根据系统所需的最终工作压力选择合适的功率版本 。
4. 多种配置选项：可根据应用需求选择电机品牌、旋转方向，以及适用于高温或特殊介质的氟橡胶密封规格（VF、VV） 。
应用领域
TOP-1MB-1HG系列底座联轴器连接型摆线泵单元广泛应用于各类工业机械的润滑系统和小型液压源 ：
有载开关在线滤油机的润滑油泵单元
油冷却器（油冷机）的油循环单元
纺织机械、冷镦机、粉末机械的集中润滑系统
小型设备的液压源供给
