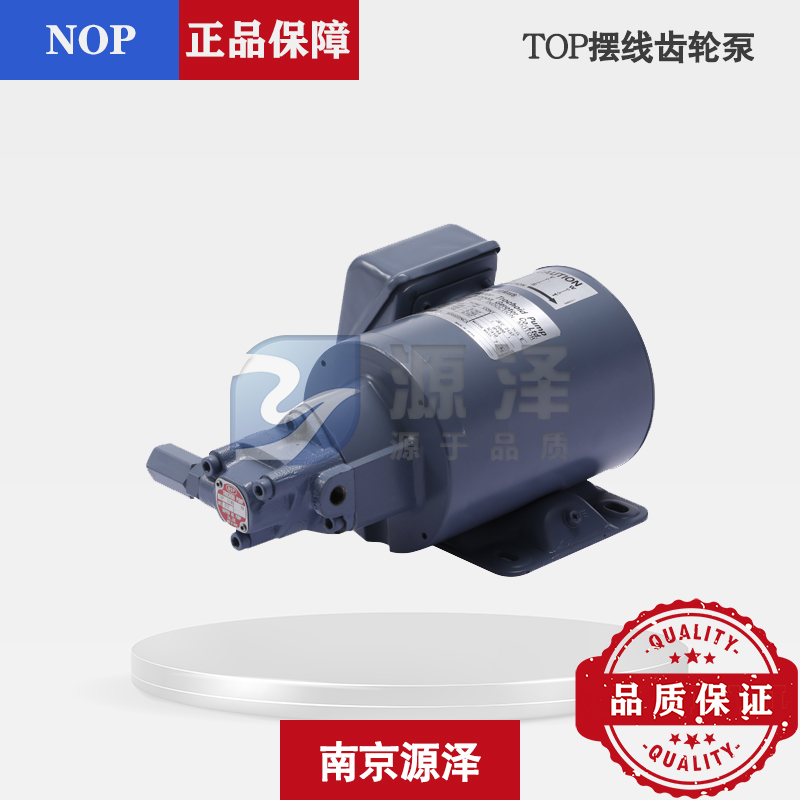

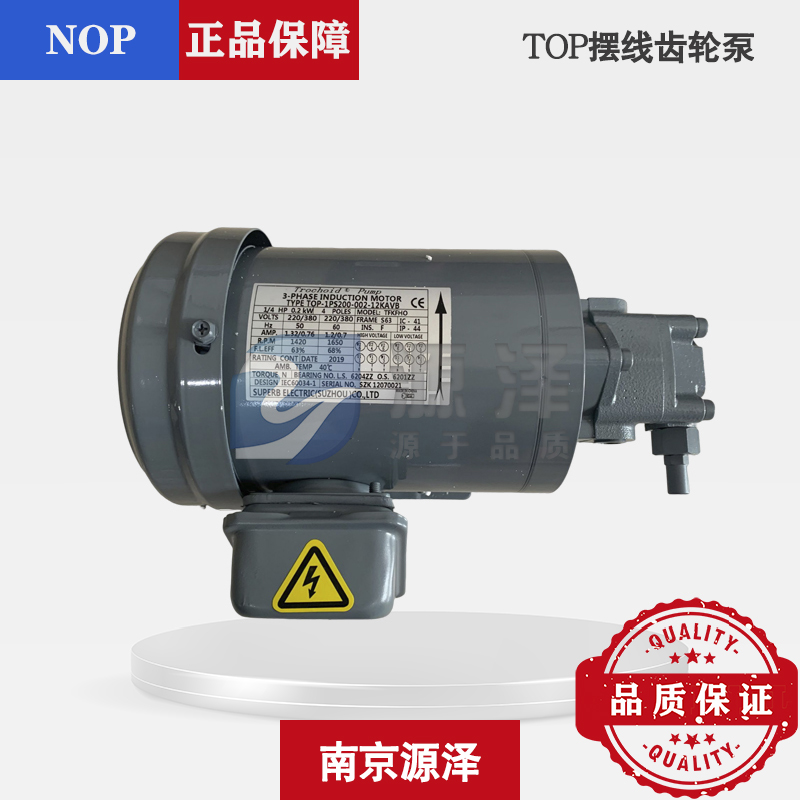

日本NOP品牌1HG系列小流量高压摆线泵

日本NOP品牌1HG系列小流量高压摆线泵产品介绍

日本NOP（日本油泵株式会社）的1HG系列属于Trochoid®摆线泵产品线，是一款专为小流量、中高压应用设计的摆线齿轮泵。该系列泵采用摆线内啮合齿轮原理，结构紧凑，在维持较高输出压力的同时，能实现稳定的流量输出，主要应用于操作油、润滑油的输送以及小型液压源系统。

通用技术参数

1HG系列具备以下通用性能：

• 适用介质：操作油、润滑油等（不适用于汽油及挥发性油液）

• 允许液体温度：-5      至 80°C（可选用高温特殊规格）

• 适用液体粘度：10      至 500 mm²/s

• 最高吐出压力：2.5      MPa

• 旋转方向：可选顺时针或逆时针（从轴端看）

• 安装选项：可选择有无连接底座



型号与规格参数

1HG系列提供两种排量规格，对应不同流量需求。以下是详细参数：

*注：最高吐出压力为测试值，测试条件为供油ISO-VG46，油温40°C 。

型号命名与可选规格

1HG系列提供丰富的派生型号，以适应不同的安装方向、连接方式和介质兼容性需求：

基本型号构成示例：TOP-1□HG □ □ - □ □

主要型号包括：TOP-11HG、TOP-12HG、TOP-11HGR、TOP-12HGR、TOP-11HGI、TOP-12HGI、TOP-11HGRI、TOP-12HGRI 。

主要特点

1.     小流量高压力：在较小排量（1.5-2.5 cm³/rev）下可实现最高2.5MPa的输出压力，适合需要中等压力的小型润滑或液压系统。

2.     结构紧凑：摆线内啮合设计使得泵体体积小、重量轻（约1.4-1.5kg），便于在空间受限的设备中安装。

3.     多种配置选择：用户可根据实际应用选择旋转方向、是否带连接底座以及适用于不同介质/温度的特殊密封规格（如VF、VV）。

4.     广泛的工业适用性：常用于有载开关在线滤油机、油冷却器、纺织机械、冷镦机等设备的润滑油输送和压力供给。

应用领域

1HG系列小流量高压摆线泵主要应用于以下场景：

• 有载开关在线滤油机的润滑油泵

• 油冷机系统中的油循环泵

• 纺织机械的润滑齿轮泵

• 冷镦机、粉末机械的润滑油供给系统

• 小型设备的液压源
