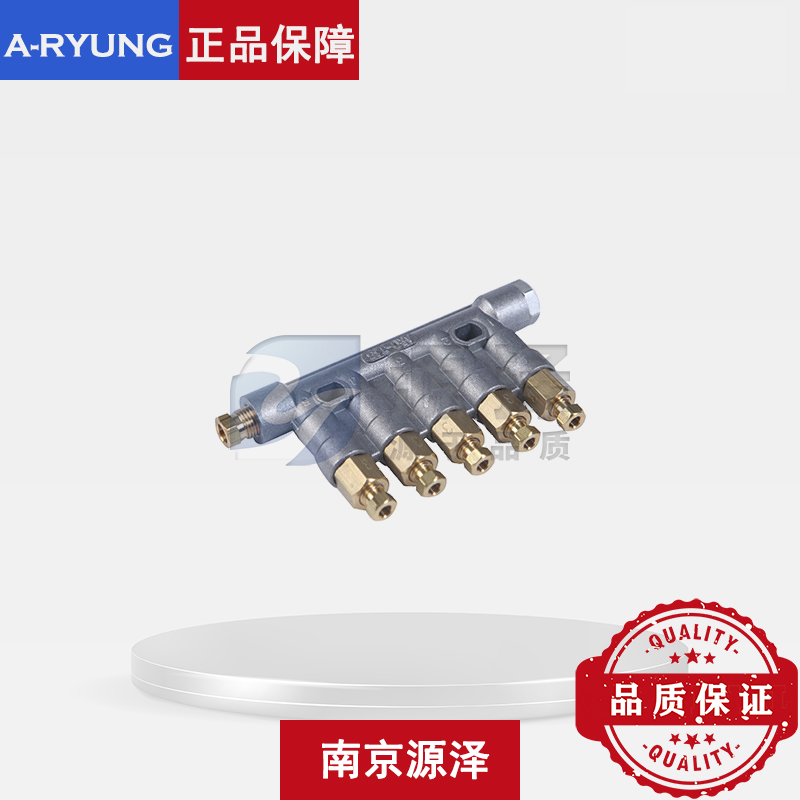

韩国亚隆ARD-340/350系列定量式分配阀
韩国亚隆ARD-340/350系列定量式分配阀产品介绍
韩国亚隆泵业（A-RYUNG PUMP）的 ARD-340 / 350系列 是专为间歇式供油系统设计的定量式分配阀。该系列阀通过活塞的工作原理，将一定量的润滑油精确计量后供给至各润滑点，流量误差范围小，适用于对润滑精度要求较高的精密机械集中润滑系统 。
产品特点
定量供油：通过活塞结构精确计量，确保每次供油量稳定一致
多种规格可选：提供2孔、3孔、5孔三种分配孔数，适应不同润滑点数需求
流量编码系统：通过流量编码区分吐出量，便于选型和系统设计
适用范围广：工作压力0.8～3.0MPa，适用于各类集中润滑系统
系统兼容性：与AMGP-01NS、01N、02N、03、05等系列定量泵组合使用，构成完整的定量式给油系统
工作原理
分配给润滑点的油位于分配器活塞的前部。当控制润滑泵开始加油时，活塞移动，前部的油通过主管道压力（0.8~3.0MPa）输送到润滑点。释放主管路压力后，分配器的活塞返回初始位置，使油流到前部的空间，为下次供油做准备 。
型号与规格参数
ARD-340系列 |
|
|
|
|
|
型号 | 分配孔数 | 使用压力 (MPa) | 主管道接口 | 支管道接口 | 重量 (g) | 流量编码 | 吐出量 (cc/次) |
ARD-342 | 2 | 0.8 ~ 3.0 | M10×1.0p | M8×1.0p | 115 | 1 | 0.03 |
ARD-343 | 3 | 0.8 ~ 3.0 | M10×1.0p | M8×1.0p | 163 | 2 | 0.06 |
ARD-345 | 5 | 0.8 ~ 3.0 | M10×1.0p | M8×1.0p | 249 | 3 | 0.1 |
ARD-350系列 |
型号 | 分配孔数 | 使用压力 (MPa) | 主管道接口 | 支管道接口 | 重量 (g) | 流量编码 | 吐出量 (cc/次) |
ARD-352 | 2 | 0.8 ~ 3.0 | M10×1.0p | M8×1.0p | 239 | 3 | 0.1 |
ARD-353 | 3 | 0.8 ~ 3.0 | M10×1.0p | M8×1.0p | 314 | 5 | 0.2 |
ARD-355 | 5 | 0.8 ~ 3.0 | M10×1.0p | M8×1.0p | 464 | 7 | 0.6 |
型号说明
代码位置 | 含义 | 选项说明 |
① 系列区分 | 34 / 35 | 340系列 / 350系列 |
② 分配孔数 | 2 / 3 / 5 | 2孔 / 3孔 / 5孔 |
③ 流量编码 | 1,2,3,5,7等 | 对应不同的吐出量 (cc/次) |
型号示例：ARD-345-22311
系统组成与使用注意事项
1. 系统匹配：定量式分配阀必须与内置卸压阀的定量泵（如AMGP-01NS、AMGP-01AF-T03-T等）组合使用，构成定量式给油系统
2. 间歇式运行要求：定量分配阀在泵运转时排出定量润滑油，泵停止时卸压阀启动去除管道压力。若泵连续运转，管道内压力不会降低，定量分配阀将无法进行下一次操作，因此泵必须间歇性运行
3. 与AMGP泵的配合：用户提供资料显示，AMGP-01AF-T03-T型和AMGP-01NS型润滑泵需与ARD-340、ARD-350、PVO型分配阀结合使用，构成定量式润滑系统
应用领域
ARD-340/350系列定量式分配阀广泛应用于各类产业机械的集中润滑系统：
机床设备：加工中心、数控机床的集中润滑
印刷机械：印刷机的润滑系统
纤维机械：纺织设备的集中润滑
冲床及压力机：冲压设备的强制润滑
射出成型机：注塑机的润滑系统
总结：韩国亚隆ARD-340/350系列定量式分配阀以精确计量、多种规格、稳定可靠为核心特点，通过340和350两种系列及2/3/5孔配置，满足不同润滑点数的集中润滑系统需求。选型时需根据润滑点数、单点所需油量及系统工作压力，参照规格表选择合适的型号和流量编码组合，并确保与定量泵配套实现间歇式供油运行。
