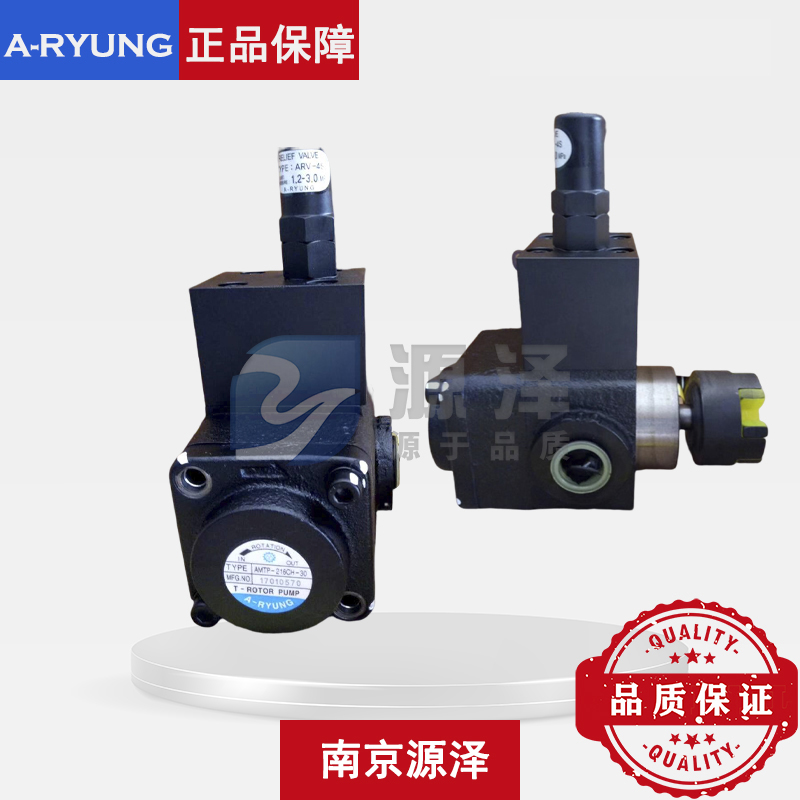

韩国亚隆AMTP-CH(VB VD)系列高压冷却用齿轮泵
韩国亚隆AMTP-CH(VB VD)系列高压冷却用T-ROTOR摆线泵产品介绍
韩国亚隆泵业（A-RYUNG PUMP）的 AMTP-CH(VBVD)系列 是一款高压冷却专用T-ROTOR摆线泵，采用电机与泵体一体式紧凑设计，专门用于M.C.T机床（加工中心）及各种产业设备的高压冷却系统 。该系列泵能够提供最高3.0MPa的高压切削液，主要用于冷却加工件以提高表面光泽度，并辅助排屑和清洗 。
产品特点与核心技术
高压冷却专用：适用于机床设备的高压冷却系统，最高使用压力可达3.0MPa，满足深孔加工、高压中心出水等严苛工况需求 。
T-ROTOR摆线结构：采用次摆线曲线设计的摆线齿轮，内外转子呈滚动接触运动，相对速度低，磨损小，吐出脉动轻微 。
一体式紧凑设计：电机与泵体组合为一体，受安装空间制约小，且电机与泵体的拆卸与组装简便，易于维修保养 。

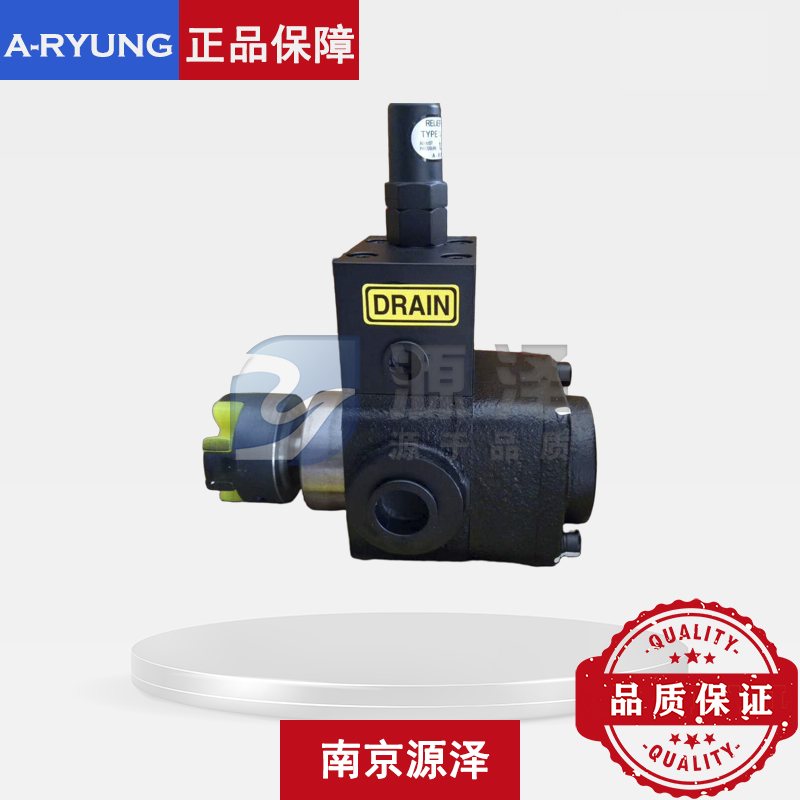

内置溢流阀：配备可调节压力的溢流阀（VB/VD型），能够控制系统压力，避免电机和泵过载，提高使用安全性 。
可与旋风过滤器组合：推荐与旋风过滤器系统（Cyclone filter system）组合使用，确保切削液清洁度，建议吸入过滤精度在50μm以下 。
适用介质：水溶性切削液、切削油等。
液体温度：0℃ ~ 80℃（标准NBR密封）/ 180℃以下（可选FKM氟橡胶密封）。
防护等级：IP44。
绝缘等级：B级（400W）/ F级（750W, 1500W, 2200W, 3700W）。
型号与规格参数
AMTP-CH(VBVD)系列提供多种功率和排量规格，以满足不同机床的高压冷却需求。以下是基于官方样本及渠道资料整理的详细参数表 ：
AMTP-216CHVD系列
型号 | 频率 (Hz) | 电机功率 (W) | 流量 (L/min) | 最高压力 (MPa) |
216CH(VB,VD)-20 | 50 | 1500 | 8 | 1.8 |
60 | 1500 | 10 | 2 |
216CH(VB,VD)-25 | 50 | 2200 | 12 | 2.3 |
60 | 2200 | 16 | 2.5 |
216CH(VB,VD)-30 | 50 | 3000 | 14 | 3 |
60 | 3000 | 20 | 3 |
AMTP-HA系列（标准型，可用于高压冷却）
型号 | 理论排量 (cm³/rev) | 流量 (ℓ/min) | 流量 (ℓ/min) | 不同功率下的最高压力 (MPa) | 吸入口/吐出口 (PS) |
50Hz | 60Hz | 400W | 750W | 1500W |
AMTP-204HAVB | 4.2 | 6.3 | 7.5 | 2.15 | 3 | 3 | PT 1/2" |
AMTP-206HAVB | 6 | 9 | 10.8 | 0.7 | 2.5 | 2.5 | PT 1/2" |
AMTP-208HAVB | 8.4 | 12.6 | 15.1 | 0.45 | 2.3 | 2.5 | PT 1/2" |
AMTP-210HAVB | 10.2 | 15.3 | 18.3 | 0.35 | 1.55 | 2.5 | PT 3/4" |
AMTP-212HAVB | 12 | 18 | 21.6 | 0.2 | 1.35 | 2 | PT 3/4" |
AMTP-216HAVB | 16.2 | 24.3 | 29.1 | — | 0.85 | 2 | PT 3/4" |
AMTP-220HAVB | 19.8 | 29.7 | 35.6 | — | 0.55 | 1.55 | PT 3/4" |
AMTP-HAVBF系列（带吸入过滤器型）
型号 | 流量 (ℓ/min) | 最高压力 (MPa) | 吸入口/吐出口 (PS) |
50Hz | 60Hz |
AMTP-204HAVBF | 6.3 | 7.5 | 1.5 | PT 1/2" |
AMTP-206HAVBF | 9 | 10.8 | 1.5 | PT 1/2" |
AMTP-208HAVBF | 12.6 | 15.1 | 1.5 | PT 1/2" |
AMTP-210HAVBF | 15.3 | 18.3 | 1.5 | PT 3/4" |
AMTP-212HAVBF | 18 | 21.6 | 1.5 | PT 3/4" |
AMTP-216HAVBF | 24.3 | 29.1 | 1.5 | PT 1" |
AMTP-220HAVBF | 29.7 | 35.6 | 1.4 | PT 1" |
型号命名规则
AMTP-CH(VBVD)系列的型号命名规则如下：
代码位置 | 含义 | 说明 |
① AMTP | 系列名称 | 电机一体式T-ROTOR泵 |
② 电机功率 | 750, 1500, 3000, 3700 | 表示电机功率（W） |
③ 泵型号 | 204, 206, 208, 210, 212, 216, 220 | 表示泵的排量规格（数字×10≈排量cm³/rev） |
④ 阀门类型 | CH, CHVB, CHVD | CH：高压型；VB：带溢流阀；VD：带溢流阀及排液口 |
型号示例：
安装与使用注意事项
为确保AMTP-CH(VBVD)系列泵长期稳定运行，安装和使用时请注意以下事项 ：
1. 吸入过滤精度：必须确认吸入过滤部分的精度在50μm（微米）以下，以确保切削液清洁度，防止杂质损坏泵内部件。
2. 过滤器组合：推荐与旋风过滤器系统（Cyclone filter system）组合使用，可有效延长泵和机床刀具寿命。
3. 启动前注油：运转前务必在吐出口处注入清洁液体，形成油膜后再启动，严禁空转。
4. 旋转方向：启动前确认泵体上的转向标志，逆向旋转会导致油封损坏。
5. 压力调节：通过溢流阀的调节螺栓进行压力设定（向右拧压力增加，向左拧压力减小），调节后锁紧螺母。
6. 粘度影响：使用高粘度液体时需适当增加电机功率。
7. 定期检查：定期检查机械密封和过滤器状态，确保冷却系统正常工作。
应用领域
AMTP-CH(VBVD)系列高压冷却泵广泛应用于各类高精密机床的高压冷却系统 ：
M.C.T机床（加工中心）：高压中心出水冷却
CNC车床：深孔加工的高压冷却液输送
专用机床：需要高压冷却的各类专用设备
产业设备：各种工业机械的高压冷却系统
总结：韩国亚隆AMTP-CH(VBVD)系列高压冷却用T-ROTOR摆线泵以高压输出、一体式设计、内置溢流阀为核心特点，通过204至220多种排量规格及400W至3700W电机功率配置，满足M.C.T机床及产业设备对高压冷却系统的多样化需求。选型时需根据系统所需压力、流量及机床类型，参照规格表选择合适的型号，并严格遵守吸入过滤精度要求（50μm以下） 。
