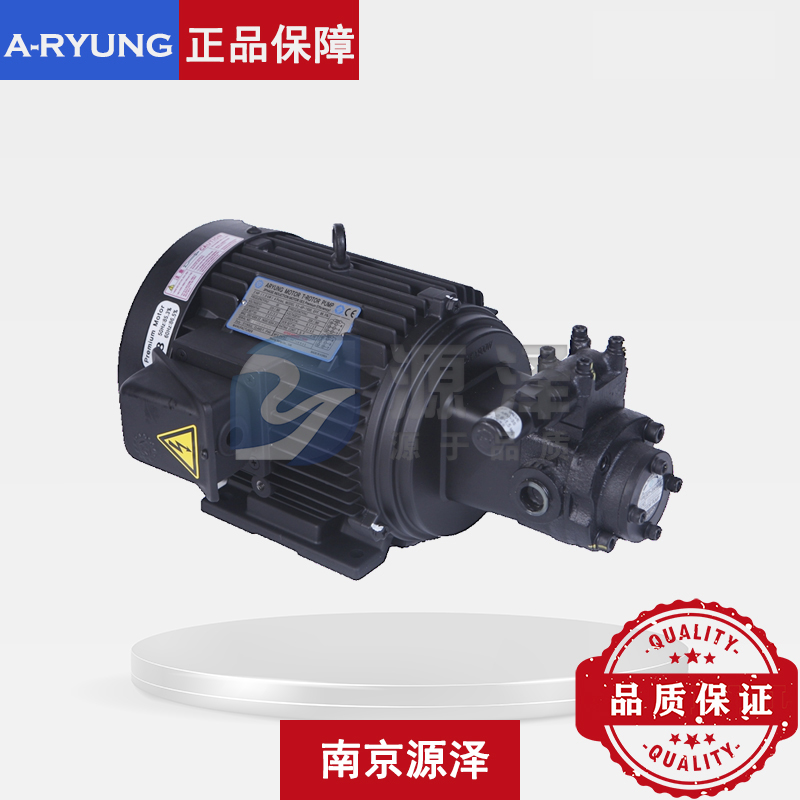

韩国亚隆AMTP-HA系列马达一体型齿轮泵
韩国亚隆AMTP-HA系列马达一体型T-ROTOR摆线泵产品介绍

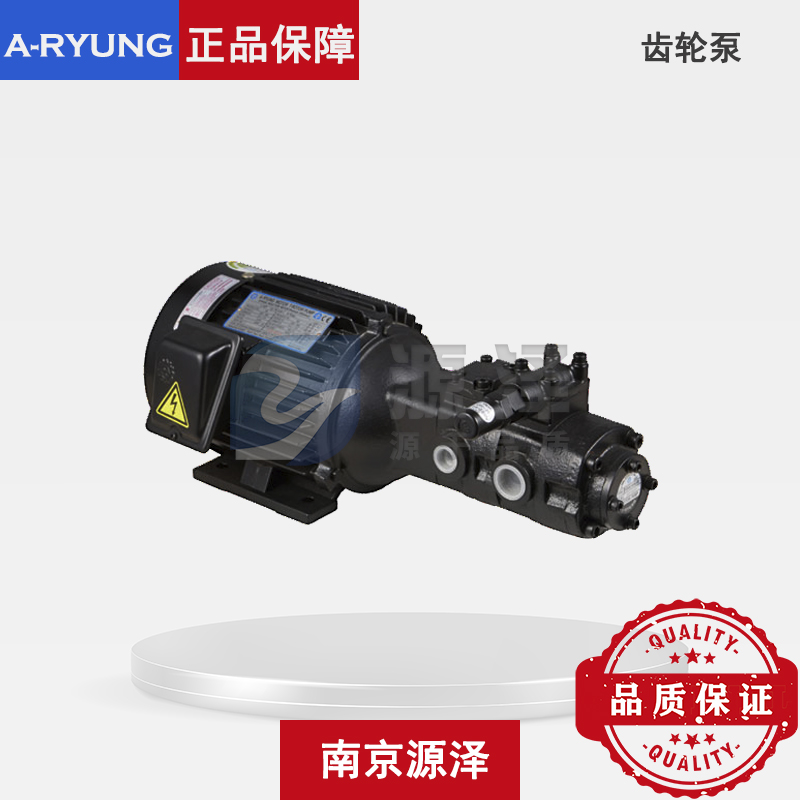

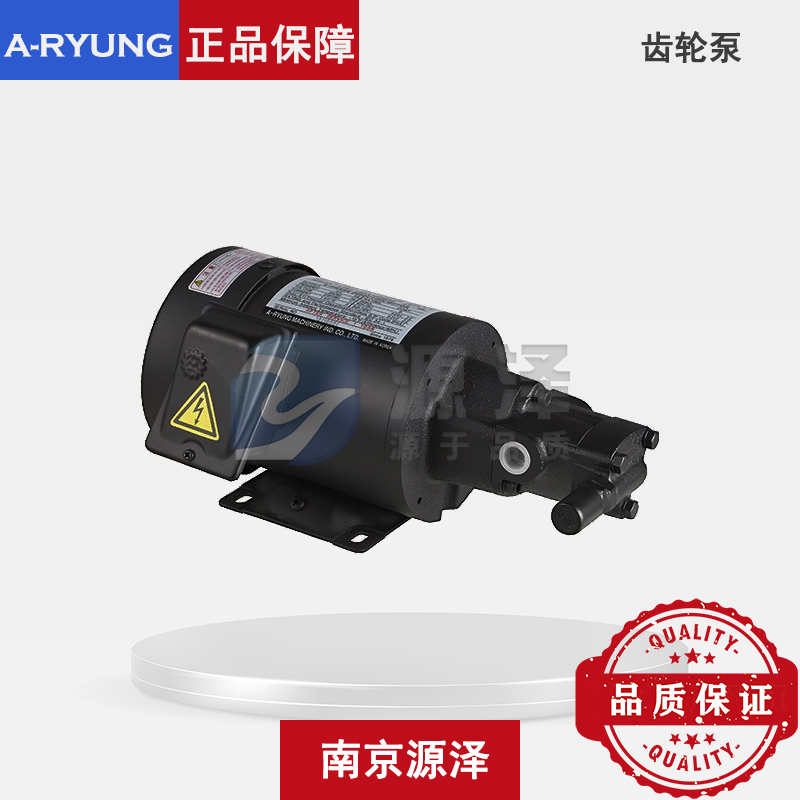

韩国亚隆泵业（A-RYUNG PUMP）的 AMTP-HA系列 是一款马达与泵体一体型T-ROTOR摆线泵，将电机和摆线泵紧凑地组合在一起，大幅减少了安装空间需求，且电机与泵体的拆装非常简便，便于维护 。该系列泵采用T-ROTOR摆线内啮合齿轮设计，运转平稳，脉动小，广泛应用于机床设备及各类产业机械的润滑油供给、燃油输送及液压装置 。
产品特点与核心技术
马达一体型设计：电机与泵体紧凑组合，受安装空间制约小，且拆装简便，易于维修 。
双重油封结构：轴封装置采用双重油封，耐久性优异，有效防止漏油 。
高温适用选项：如需在高温下使用，可选配氟橡胶(FKM)材质油封，可在180℃以下的高温环境中使用 。

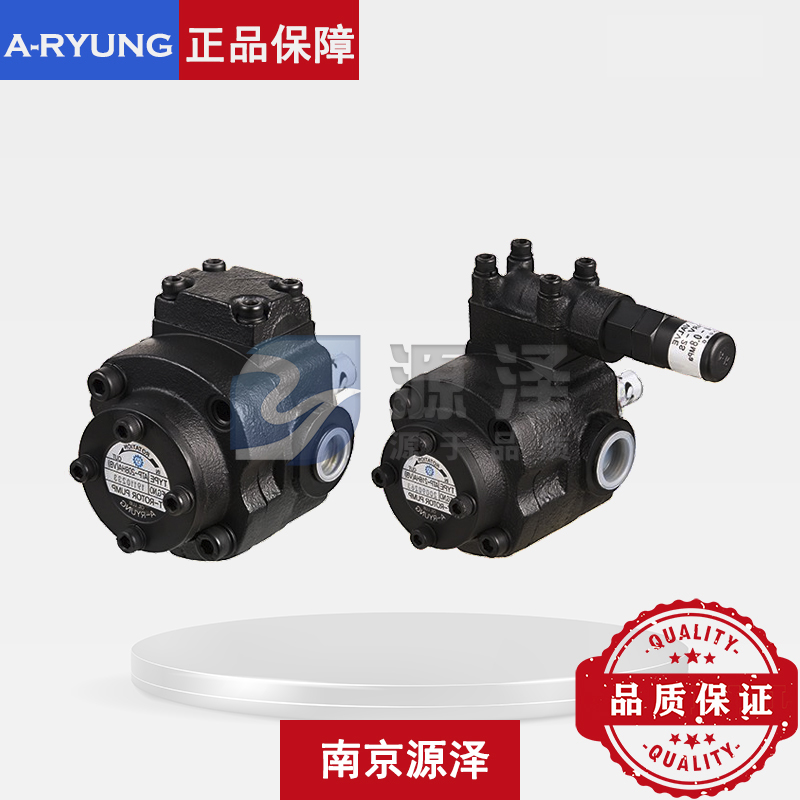

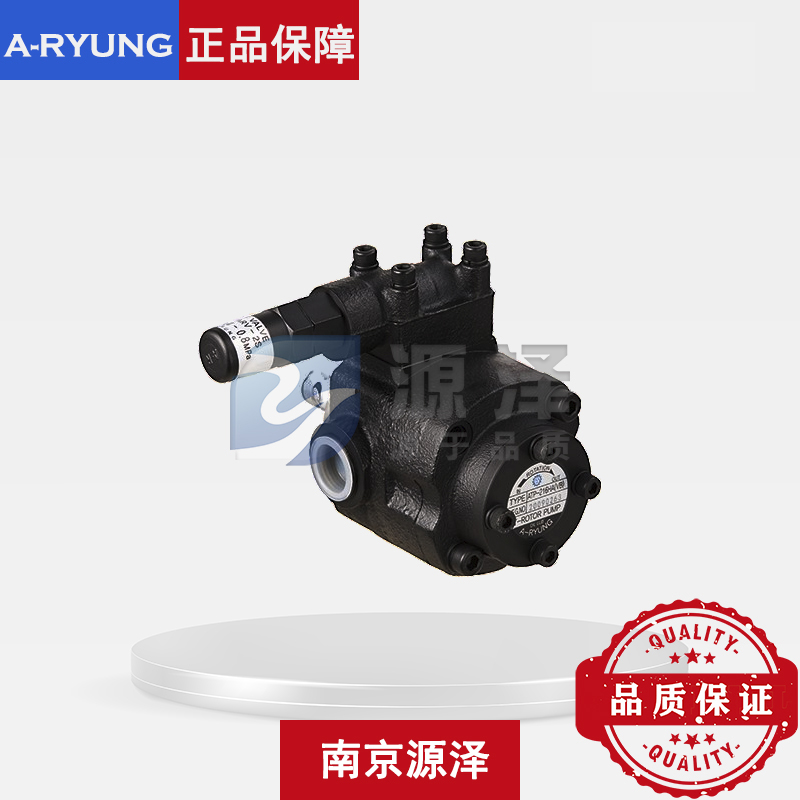

可选溢流阀：可选择内置压力调节阀(Relief valve)的型号(HAVB/HAVD)，可减少电机及泵的负荷，提高使用安全性 。
T-ROTOR摆线结构：采用次摆线曲线设计的摆线齿轮，内外转子呈滚动接触运动，相对速度低，磨损小，吐出脉动轻微 。
适用介质：润滑油、燃油等石油基油液 。
粘度范围：20～220 cSt (40℃时) 。
工作温度：标准NBR油封为80℃以下，选配FKM油封为180℃以下。
防护等级：IP44，绝缘等级：400W为B级，750W/1500W为F级。
型号与规格参数
AMTP-HA系列提供7种排量规格，以满足不同流量需求。以下是基于官方样本整理的详细参数表 ：
泵体规格与电机功率对应压力表
型号 | 理论排量 (cm³/rev) | 1500 rpm 吐出量 (ℓ/min) | 1800 rpm吐出量 (ℓ/min) | 不同电机功率下的最高使用压力 (MPa) | 概略重量 (kg) |
400W | 750W | 1500W |
AMTP-204HA | 4.2 | 6.3 | 7.5 | 2.15 | 3 | 3 | 3.6 |
AMTP-206HA | 6 | 9 | 10.8 | 0.7 | 2.5 | 2.5 | 3.6 |
AMTP-208HA | 8.4 | 12.6 | 15.1 | 0.45 | 2.3 | 2.5 | 3.7 |
AMTP-210HA | 10.2 | 15.3 | 18.3 | 0.35 | 1.55 | 2.5 | 3.8 |
AMTP-212HA | 12 | 18 | 21.6 | 0.2 | 1.35 | 2 | 4 |
AMTP-216HA | 16.2 | 24.3 | 29.1 | — | 0.85 | 2 | 4.2 |
AMTP-220HA | 19.8 | 29.7 | 35.6 | — | 0.55 | 1.55 | 4.5 |
型号命名规则
AMTP-HA系列的型号构成清晰反映了其配置，主要含义如下 ：
示例：AMTP-750-204HA VB -1.5
代码位置 | 含义 | 选项说明 |
① AMTP | 马达一体型T-ROTOR泵系列 | - |
② 750 | 电机输出功率 | 400, 750, 1500 (单位: W) |
③ 204HA | 泵型号与装配方式 | 204表示排量规格；HA为电机专用装配方式 |
④ VB | 溢流阀选项 | VB：带溢流阀；VD：带Drain Block；无标记：无 |
⑤ 1.5 | 设定压力 | 表示溢流阀设定压力 (单位: MPa) |
各型号泵体接口尺寸 (单位: mm)
型号 | 吸入口 (INLET) | 吐出口 (OUTLET) |
AMTP-204HA / HAVB / HAVD | PT 1/2" | PT 1/2" |
AMTP-206HA / HAVB / HAVD | PT 1/2" | PT 1/2" |
AMTP-208HA / HAVB / HAVD | PT 1/2" | PT 1/2" |
AMTP-210HA / HAVB / HAVD | PT 3/4" | PT 3/4" |
AMTP-212HA / HAVB / HAVD | PT 3/4" | PT 3/4" |
AMTP-216HA / HAVB / HAVD | PT 3/4" | PT 3/4" |
AMTP-220HA / HAVB / HAVD | PT 3/4" | PT 3/4" |
应用领域
AMTP-HA系列马达一体型摆线泵广泛应用于各类工业设备 ：
机床设备：各种机床的润滑油供给系统
产业机械：工业设备的燃油及润滑油输送
液压装置：低压液压系统的动力源
燃料系统：燃料油的移送和供给
总结：韩国亚隆AMTP-HA系列马达一体型T-ROTOR摆线泵以电机泵一体设计、双重油封、多压力等级为核心特点，通过AMTP-204HA至220HA共7种排量规格和400W～1500W三种电机功率，满足不同流量和压力需求的工业润滑、燃油输送及液压应用。选型时需根据系统所需流量、工作压力及介质温度，参照规格表选择合适的型号，并根据需要选配溢流阀和高温油封 。
