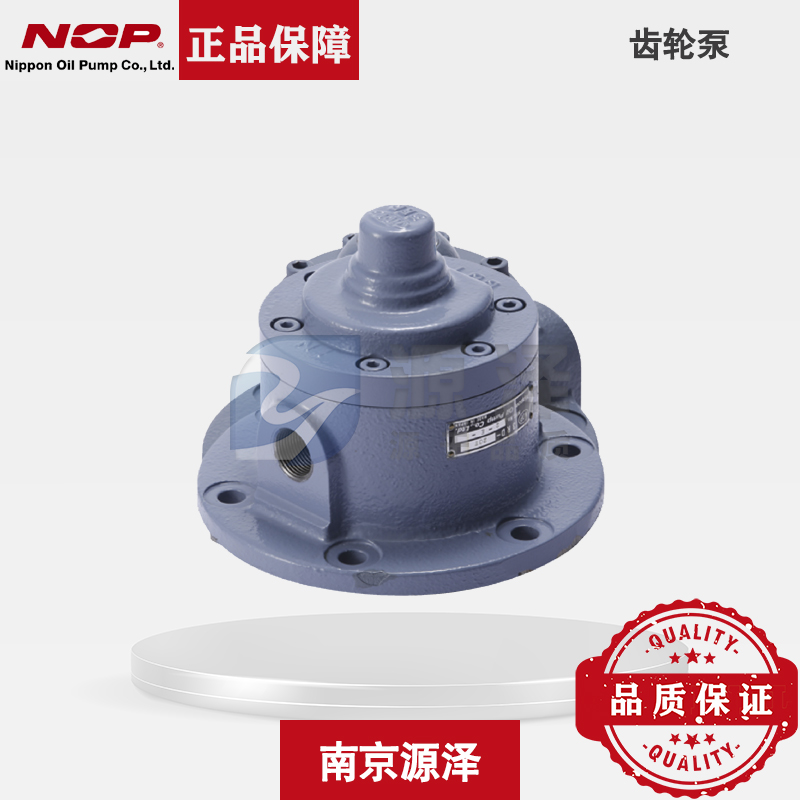

日本NOP品牌TOP-3RD系列双向摆线齿轮泵
日本NOP油泵TOP-3RD系列双向摆线齿轮泵产品介绍
日本NOP（日本油泵株式会社）的 TOP-3RD系列 属于 Trochoid® 摆线泵产品线中的中流量双向旋转型油泵。该系列泵采用特殊的内啮合齿轮设计，其核心特点是：无论驱动轴顺时针或逆时针旋转，油液的吸入和排出口方向均保持不变。这一特性使其特别适用于需要频繁改变旋转方向、但管路连接需保持固定的中流量润滑或液压系统。
通用技术参数
TOP-3RD系列具备以下通用性能：
型号与规格参数
TOP-3RD系列提供五种排量规格，以满足不同中流量系统的需求。以下是详细参数表：
产品型号 | 理论排量 (cm³/rev) | 理论流量 (1000 min⁻¹) L/min | 理论流量 (1200 min⁻¹) L/min | 最高使用压力 (MPa) | 最高转速 (min⁻¹) | 概略重量 (kg) |
TOP-3RD-10T | 13.0 | 13.0 | 15.6 | 0.5 | 1800 | 10.0 |
TOP-3RD-15T | 19.5 | 19.5 | 23.4 | 0.5 | 1800 | 10.0 |
TOP-3RD-20T | 26.0 | 26.0 | 31.2 | 0.5 | 1800 | 10.5 |
TOP-3RD-25T | 32.5 | 32.5 | 39.0 | 0.5 | 1800 | 11.0 |
TOP-3RD-30T | 39.0 | 39.0 | 46.8 | 0.5 | 1800 | 11.5 |
*注：最高吐出压力为测试值，测试条件为供油ISO-VG46，油温40°C。
型号说明
TOP-3RD系列的型号构成清晰反映了其排量规格：
型号 | 含义 |
TOP-3RD-10T | 排量 13.0 cm³/rev |
TOP-3RD-15T | 排量 19.5 cm³/rev |
TOP-3RD-20T | 排量 26.0 cm³/rev |
TOP-3RD-25T | 排量 32.5 cm³/rev |
TOP-3RD-30T | 排量 39.0 cm³/rev |
主要特点
1. 双向旋转，流向不变：驱动轴正反转时，进油口和出油口方向保持不变，简化了需要换向的管路系统设计。
2. 中流量设计：排量范围13.0～39.0 cm³/rev，适用于中等流量的润滑和输送系统。
3. 适用范围广：适用于10～500 mm²/s粘度范围内的润滑油、操作油等介质。
4. 低压力输送：最高0.5MPa的吐出压力，适合低压循环润滑系统。
5. 结构紧凑：摆线内啮合设计使得泵体体积小、重量轻（约10.0-11.5kg），便于在空间受限的设备中安装。
应用领域
TOP-3RD系列双向摆线齿轮泵广泛应用于需要中流量、双向旋转但管路固定的润滑系统：
风电齿轮箱润滑系统
增速机、减速机齿轮箱润滑
刮板机齿轮箱润滑
机床润滑系统
操作油输送
总结：日本NOP TOP-3RD系列中流量双向摆线齿轮泵以正反转吸排口方向不变为核心特性，通过简洁的结构设计，为需要换向运行但管路需保持固定的中流量润滑系统提供了可靠的解决方案。选型时需根据系统所需流量，参照上表选择合适的排量型号。
