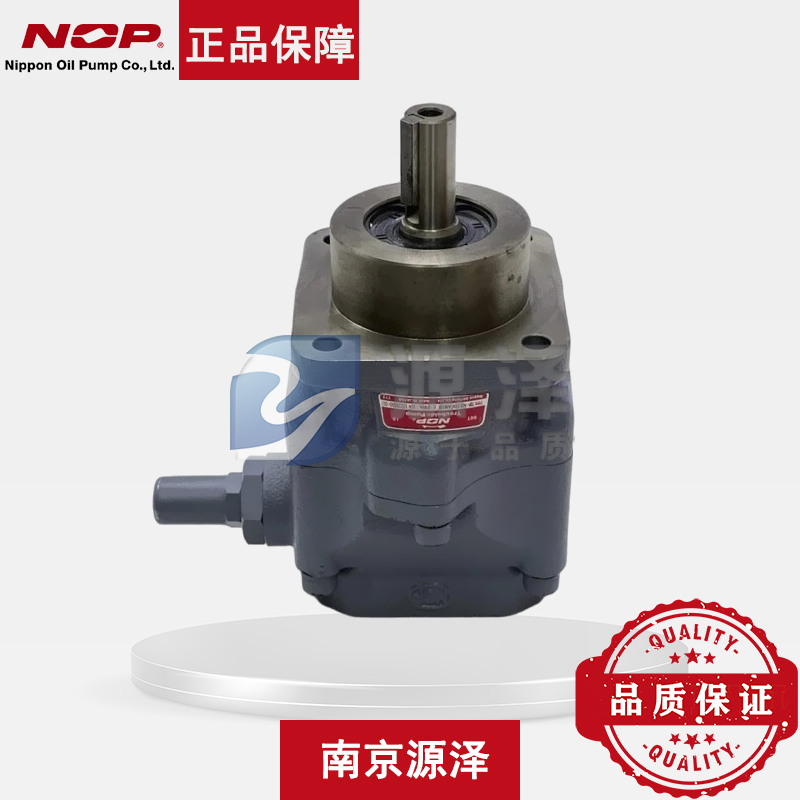

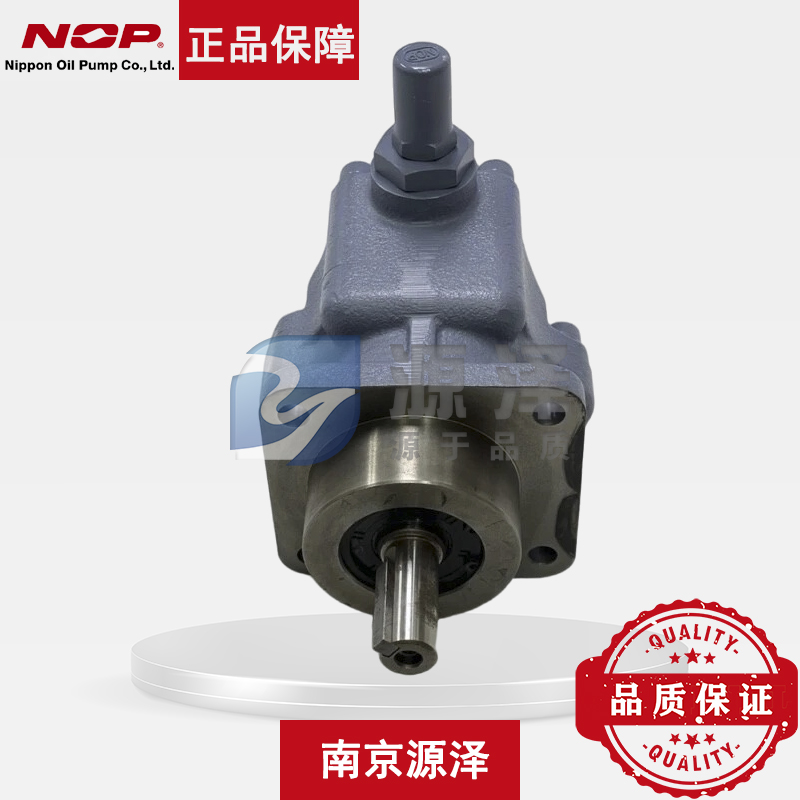

日本NOP品牌TOP-N3F系列中流量摆线泵单体
日本NOP油泵TOP-N3F系列中流量摆线泵单体产品介绍
日本NOP（日本油泵株式会社）的 TOP-N3F系列 属于Trochoid®摆线泵产品线中的中流量通用型产品。该系列是TOP-3F系列的升级产品，性能与安装尺寸具有互换性，采用摆线内啮合齿轮原理，结构紧凑，适用于操作油和润滑油的输送及循环系统。
产品特点与适用工况
中流量设计：排量范围26～52 cm³/rev，理论流量39.0～93.6 L/min（50/60Hz）。
中压输出：最高吐出压力2.0～2.5 MPa（根据型号不同）。
广泛的介质适用性：适用于操作油、润滑油等矿物基油液。
允许液体温度：-5 ～ 80°C 。
适用液体粘度：10 ～ 500 mm²/s 。
灵活的安装选项：可选择泵盖形状（配管口与轴平行或成直角）。
旋转方向可选：顺时针或逆时针方向可选（从轴端看）。

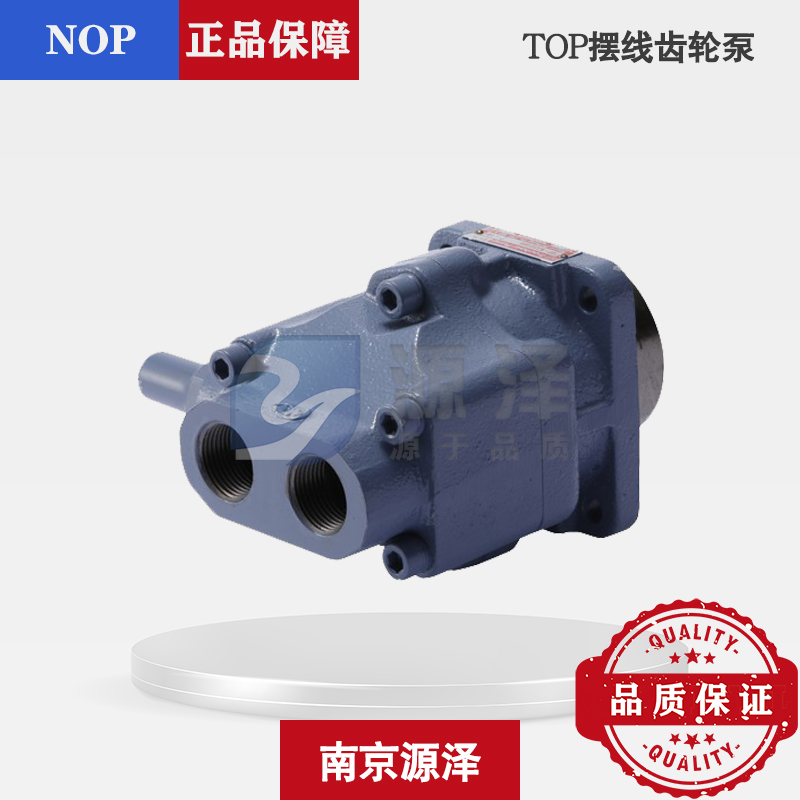

可选溢流阀：可内置溢流阀（VB型），防止系统超压。
型号与规格参数
该系列提供三种排量规格，对应不同流量需求。以下是详细参数表：
产品型号 | 类型 | 理论排量 (cm³/rev) | 理论流量 (1500 min⁻¹) L/min | 理论流量 (1800 min⁻¹) L/min | 最高使用压力 (MPa) | 最高转速 (min⁻¹) | 概略重量 (kg) |
TOP-N320 | FAM | 26 | 39.0 | 46.8 | 2.5 | 1800 | 8.0 |
FAMVB | 26 | 39.0 | 46.8 | 2.5 | 1800 | 10.5 |
FBM | 26 | 39.0 | 46.8 | 2.5 | 1800 | 9.0 |
TOP-N330 | FAM | 39 | 58.5 | 70.2 | 2.5* | 1800 | 8.0 |
FAMVB | 39 | 58.5 | 70.2 | 2.5* | 1800 | 10.5 |
FBM | 39 | 58.5 | 70.2 | 2.5* | 1800 | 9.0 |
TOP-N340 | FAM | 52 | 78.0 | 93.6* | 2.0* | 1800* | 8.0 |
FAMVB | 52 | 78.0 | 93.6* | 2.0* | 1800* | 10.5 |
FBM | 52 | 78.0 | 93.6* | 2.0* | 1800* | 9.0 |
*注：最高吐出压力为使用实验用油ISO-VG46、油温40°C时的测定值。带*的性能参数可能因使用环境和条件而无法达到，选型时建议咨询我们。
型号命名规则
TOP-N3F系列的型号构成清晰反映了其配置，主要含义如下：
示例：TOP-N320 FAM VB
代码 | 含义 | 说明 |
TOP-N320 | 型号 | N320（排量26 cm³/rev）、N330（39 cm³/rev）、N340（52 cm³/rev） |
F | 泵系列 | N3F系列标识 |
A/B | 泵盖形状 | A：配管口与泵轴平行；B：配管口与泵轴垂直 |
M | 马达一体型用泵 | 表示该泵单体可用于与3MF马达一体型组配 |
VB | 带溢流阀 | 无标记：无溢流阀；VB：带溢流阀（仅限FA泵盖） |
L | 旋转方向 | 无标记：顺时针；L：逆时针（从轴端看） |
主要型号包括：
TOP-N320FAM / TOP-N320FAMVB / TOP-N320FBM
TOP-N330FAM / TOP-N330FAMVB / TOP-N330FBM
TOP-N340FAM / TOP-N340FAMVB / TOP-N340FBM
性能参考（50Hz， ISO-VG46， 40°C）
以下是N3F系列在50Hz（1450 min⁻¹）条件下的流量与所需功率参考值：
型号 | 压力0.1MPa时流量 (L/min) | 压力2.5MPa时流量 (L/min) | 压力2.5MPa时所需功率 (W) |
TOP-N320F | 37.2 | 35.0 | 2.22 |
TOP-N330F | 55.5 | 51.5 | 3.52 |
TOP-N340F | 74.6 | 68.5 | 4.72 |
应用领域
TOP-N3F系列中流量摆线泵广泛应用于各类工业设备的润滑和油液输送系统：
有载开关在线滤油机的润滑油泵
油冷机系统的油循环泵
纺织机械的润滑齿轮泵
冷镦机、粉末机械的润滑油供给系统
增速机、减速机的强制润滑系统
切削液装置（需确认介质兼容性）
高速冲床润滑系统
注意事项
不可输送介质：汽油及挥发性油液不可使用NOP泵输送。
与马达一体型的兼容性：N3FAM、N3FBM系列泵单体不能与3MF马达一体型直接连接。
溢流阀限制：带溢流阀（VB型）的型号，泵盖形状仅限FA型（平行配管口）。
总结：日本NOP TOP-N3F系列中流量摆线泵以26-52 cm³/rev的中等排量、最高2.5MPa的输出压力为核心特性，通过灵活的配置选项（泵盖方向、旋转方向、溢流阀），为工业机械的润滑和油液输送系统提供了可靠的解决方案。如需更高压力（4MPa）的应用，可考虑N3H系列；如需马达一体型，可考虑3MF系列。
