日本NOP品牌TOP-2MY-2HBM+2HB系列电机一体型双联摆线泵
日本NOP油泵TOP-2MY-2HBM+2HB系列电机一体型双联摆线泵产品介绍

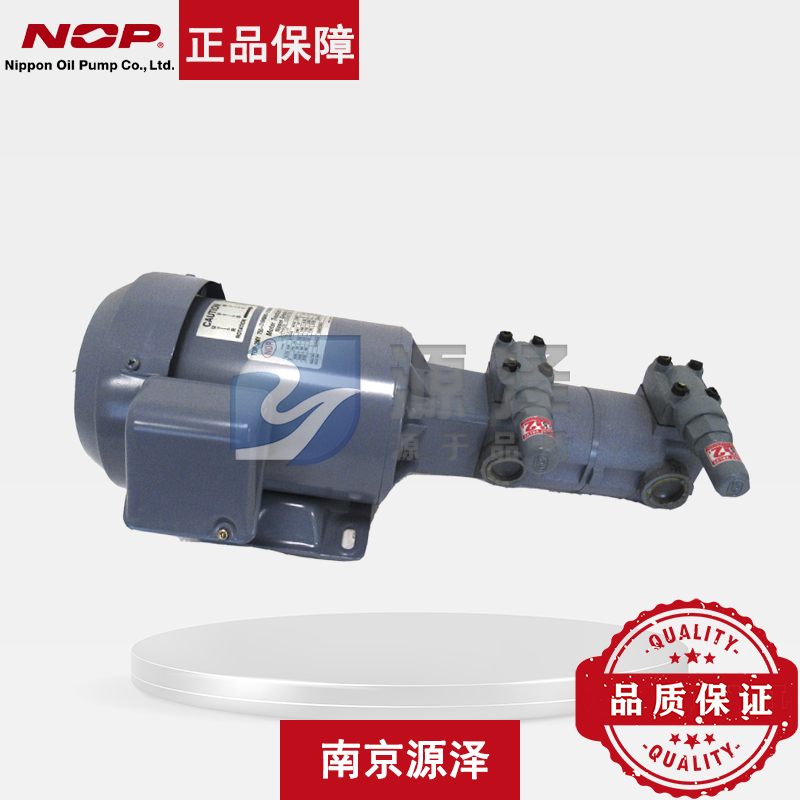

日本NOP（日本油泵株式会社）的 TOP-2MY-2HBM+2HB系列 是一款特殊的双联泵产品，它将两个独立的摆线泵单元（2HBM和2HB）与一个三相电机集成为一体。这种设计使得一个电机能够同时驱动两个泵，分别输送相同或不同的油液，广泛应用于需要独立油路的润滑系统或液压系统中。
产品特点与适用工况
双泵一体设计：由一个电机同时驱动两个泵，结构紧凑，节省安装空间和成本 。
独立油路：两个泵单元可独立工作，分别用于不同油液或不同回路的输送。
适用介质：适用于液压油、润滑油及冷却油（具体兼容性请参考官方流体兼容性表）。
允许液体温度：-5 ～ 80°C (23°F~176°F) 。
允许液体粘度：10 ～ 500 mm²/s 。
旋转方向：可选顺时针或逆时针（从轴端看）。
马达类型：三相鼠笼式感应马达，全封闭式，防护等级 IP44。
马达绝缘等级：200W/400W 为 E 级，750W/1500W 为 F 级（符合 IE3 及 CE 标志要求）。
马达输出功率：200W / 400W / 750W / 1500W 。
型号与规格参数
该系列提供多种排量组合的型号。以下是详细参数：
产品型号 | 理论排量 (cm³/rev) | 理论流量 (1500 min⁻¹) L/min | 理论流量 (1800 min⁻¹) L/min | 最大吐出压力 (MPa) |
TOP-203HBM+203HB | 2.8 + 2.8 | 4.2 + 4.2 | 5.0 + 5.0 | 1.0 × 1.0 |
TOP-204HBM+204HB | 4.0 + 4.0 | 6.0 + 6.0 | 7.2 + 7.2 | 1.0 × 1.0 |
TOP-206HBM+206HB | 6.0 + 6.0 | 9.0 + 9.0 | 10.8 + 10.8 | 1.0 × 1.0 |
TOP-208HBM+208HB | 8.0 + 8.0 | 12.0 + 12.0 | 14.4 + 14.4 | 1.0 × 1.0 |
TOP-210HBM+210HB | 10.0 + 10.0 | 15.0 + 15.0 | 18.0 + 18.0 | 0.9 × 0.9 |
TOP-212HBM+212HB | 12.0 + 12.0 | 18.0 + 18.0 | 21.6 + 21.6 | 0.7 × 0.7 |
TOP-216HBM+216HB | 16.0 + 16.0 | 24.0 + 24.0 | 28.8 + 28.8 | 0.5 × 0.5 |
TOP-220HBM+220HB | 20.0 + 20.0 | 30.0 + 30.0 | 36.0 + 36.0 | 0.4 × 0.4 |
注：最大吐出压力为使用推荐油液时的测定值，数据来源于官方页面性能表。
泵单元配置说明

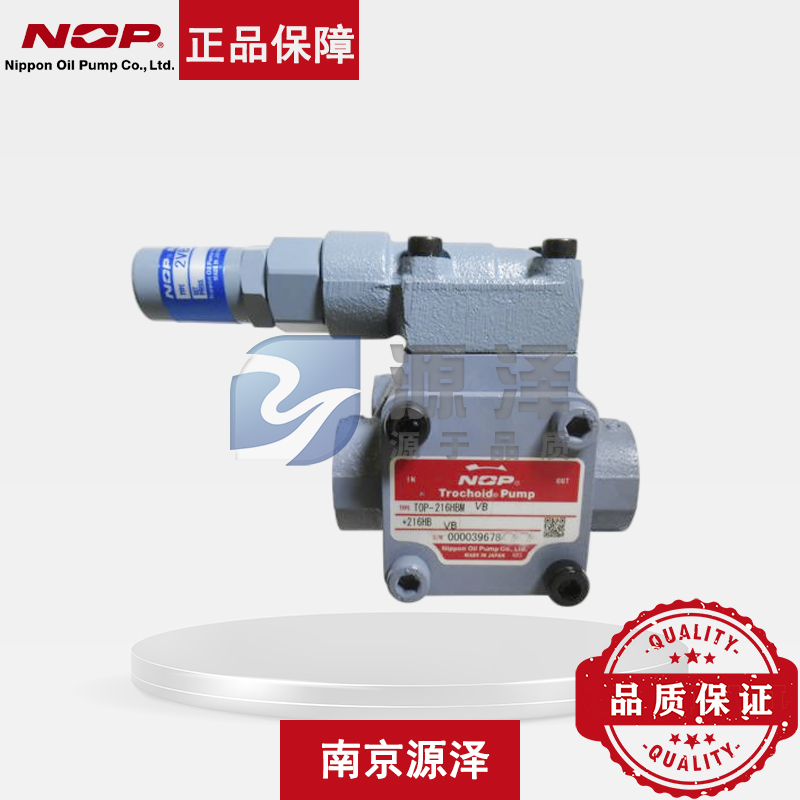

该双联泵由两种不同类型的泵单元组合而成：
电机规格
输出功率 (W) | 极数 | 额定 | 约重 kg | 备注 |
200 | 4 | 连续 | 6.5 | 符合 IE2 标准 |
400 | 4 | 连续 | 9.0 | 符合 IE2 标准 |
750 | 4 | 连续 | 14.0 | 符合 IE3、CE 标志、F 级绝缘 |
1500 | 4 | 连续 | 22.0 | 符合 IE3、CE 标志、F 级绝缘 |
注：详细电压、电流、转速参数请参考官方页面电机规格表。
型号命名规则
该系列型号构成示例如下：
TOP-2MY750-206HBM+206HB
代码 | 含义 | 说明 |
TOP-2MY | 电机一体型系列 | 带马达的泵组 |
750 | 马达输出功率 | 750W |
206HBM | 第一个泵单元 | 排量 6.0 cm³/rev，带内装溢流阀 |
206HB | 第二个泵单元 | 排量 6.0 cm³/rev，溢流阀可选 |
主要特点与选型指南
1. 双路输出：一个电机实现两路独立油液的输送，特别适用于需要同时供油的双回路润滑系统或小型液压站。
2. 节省空间：相比使用两个独立电机泵组，大大减少了安装空间和重量。
3. 中压性能：最高压力可达1.0MPa，满足多数工业润滑和中压液压需求。
4. 选型依据：选型时需综合考虑总流量需求（两路之和）以及每路所需的压力。例如，若两路均需较高压力，可选排量较小的203或204型号；若更关注大流量，则可选216或220型号。
