日本NOP品牌TOP-2MY-2HBMPVB系列清洁型（带过滤器）摆线泵
日本NOP油泵TOP-2MY-2HBMPVB系列清洁型（带过滤器）摆线泵产品介绍

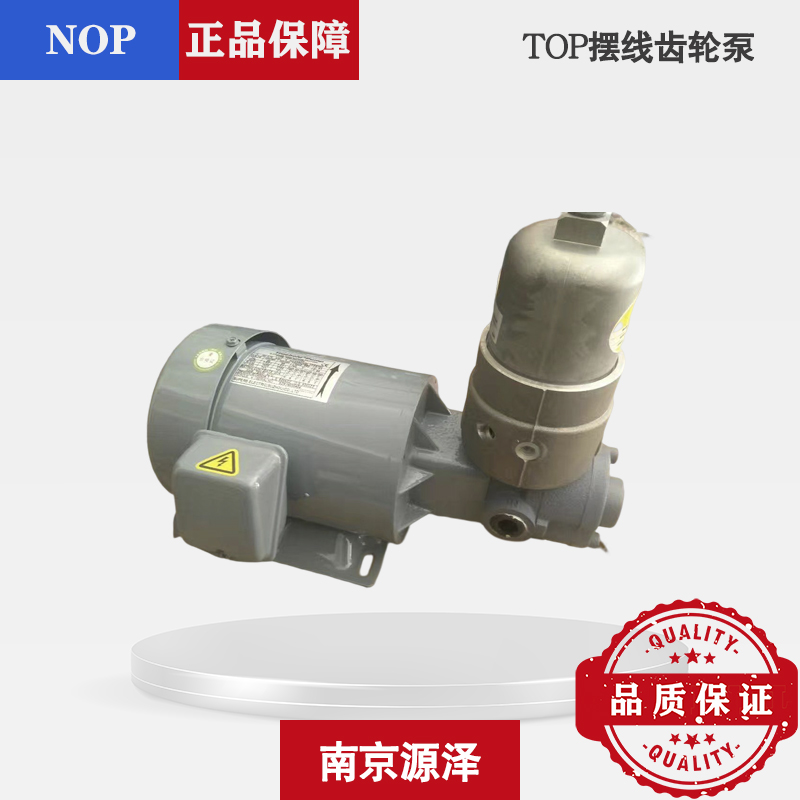

日本NOP（日本油泵株式会社）的 TOP-2MY-2HBMPVB系列 属于Trochoid®摆线泵产品线中的 “清洁型”带过滤器泵。该系列产品将摆线泵、三相马达和吸入式过滤器集于一体，专为一般润滑油的输送、循环和过滤设计，具有结构紧凑、维护方便的特点。
产品特点与适用工况
专用设计：适用于一般润滑油（粘度2-50mm²/s） 。
一体型结构：泵与三相马达同轴一体，吸入式过滤器直接安装于泵上方，无需额外配管 。
堵塞可视化：配有真空计量器，可从外部直接观察过滤器堵塞情况，便于判断清洗或更换时机 。
中高压输出：根据马达功率不同，最高可实现3.0MPa的吐出压力 。
两种过滤方式：
可换滤芯式：滤芯可整体更换（型号后缀 E）
清洗滤网式：滤网可拆卸清洗（型号无 E）
基本技术参数：
型号与规格参数（一般润滑油用）
该系列根据排量和马达功率的不同，提供多种规格。以下是基于官方样本整理的详细参数表：
产品型号 | 理论排量 (cm³/rev) | 50Hz (1500 min⁻¹) 时 理论流量 (L/min) | 60Hz (1800 min⁻¹) 时 理论流量 (L/min) |
TOP-203HBMPVB(E) | 2.8 | 4.2 | 5.0 |
TOP-204HBMPVB(E) | 4.0 | 6.0 | 7.2 |
TOP-206HBMPVB(E) | 6.0 | 9.0 | 10.8 |
TOP-208HBMPVB(E) | 8.0 | 12.0 | 14.4 |
TOP-210HBMPVB(E) | 10.0 | 15.0 | 18.0 |
*注：最大吐出压力为使用试验用油ISO-VG46、油温40°C时的测定值。*
型号命名规则
该系列的型号构成清晰反映了其配置，主要含义如下：
示例：TOP-2MY400-204HBMPVB-15
代码 | 含义 | 说明 |
TOP-2MY | 马达一体型系列 | 带马达的泵组 |
400 | 马达输出功率 | 400W （可选200W/750W/1500W） |
204HBM | 油泵型号 | 表示泵的排量系列 （204=6.0 cm³/rev） |
P | 带过滤器 | 内置吸入式过滤器 （清洁型） |
VB | 带溢流阀 | 内置溢流阀 |
E | 滤芯可清洗型 | 后缀E表示可换滤芯式 （无E为清洗滤网式） |
-15 | 过滤器网目 | 150目 （可选100目/60目） |
外形尺寸与滤芯选配
应用领域
2HBMPVB系列清洁型带过滤器泵广泛应用于各类需要对润滑油进行循环过滤的机械设备：
机床润滑系统
油冷却装置
齿轮箱润滑
一般工业机械的润滑油循环系统
总结：日本NOP 2HBMPVB系列是一款功能集成的清洁型摆线泵，通过一体化的过滤与泵送设计，为润滑油系统提供了节省空间、易于维护且堵塞状态可视化的解决方案。选型时需根据系统所需流量、工作压力及过滤精度要求，选择合适的马达功率、泵型号及滤芯/滤网规格。
