日本NOP品牌TOP-2HTM系列低粘度燃油摆线泵

日本NOP品牌TOP-2HTM系列低粘度燃油摆线泵产品介绍

日本NOP（日本油泵株式会社）的TOP-2HTM系列属于Trochoid®摆线泵产品线，是一款专为低粘度燃油输送设计的摆线齿轮泵。该系列泵采用摆线内啮合齿轮原理，针对煤油、轻油、重油A等低润滑性介质进行了特殊设计，标配氟橡胶密封件以防止泄漏，主要应用于锅炉、燃烧器、发电机等燃油供给系统以及低粘度工业油液的输送 。

通用技术参数

TOP-2HTM系列具备以下通用性能：

• 适用介质：煤油、轻油、重油A（不适用于汽油及挥发性油液）

• 允许液体温度：-5      至 80°C

• 适用液体粘度：2 至 100 mm²/s（运动粘度）

• 最高吐出压力：0.7      MPa

• 密封件材质：氟橡胶（标配，以应对低粘度燃油的渗透性）

• 旋转方向：可选顺时针或逆时针（从轴端看）

• 溢流阀选项：可选无溢流阀、内部溢流阀（VB型）或外部溢流阀（VD型）

型号与规格参数

2HTM系列泵头（单体）提供8种排量规格。以下是基于官方尺寸表整理的泵头单体详细参数 ：

*注：最高吐出压力为测试值，测试条件为供油ISO-VG2，油温40°C 。概略重量不含溢流阀单元，带溢流阀时重量会增加 。

安装形式与选型

TOP-2HT/2HTM泵头通常与电机组合，提供两种主要的安装形式，以适应不同的应用需求：

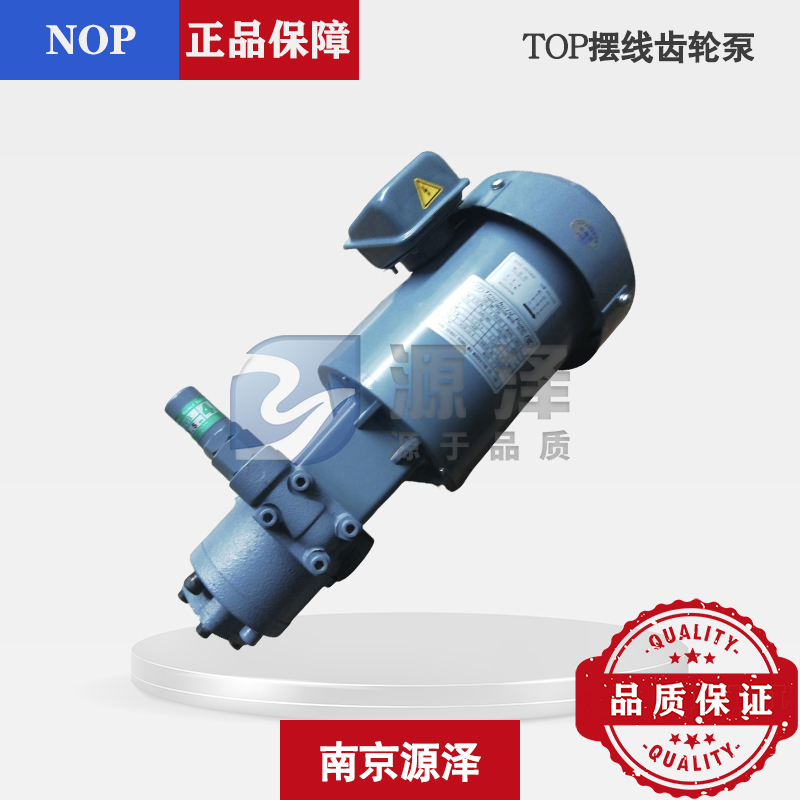

1.     电机一体型（TOP-2MY-2HTM系列）

o    特点：三相电机与泵头直联的一体化设计，结构紧凑，安装空间小 。

o    电机功率：200W、400W、750W、1500W（4极，对应50Hz转速1500min⁻¹，60Hz转速1800min⁻¹）。

o    适用性：适用于标准燃油输送设备，如燃烧器、小型锅炉等。

2.     底座联轴器型（TOP-2MB-2HT系列）

o    特点：泵头带安装底座，通过联轴器与用户自备的通用电机或特殊电机（如防爆电机）连接 。

o    电机功率：200W、400W、750W（4极）。

o    适用性：适用于需要匹配特殊电机（如防爆、不同电压/频率）或已有驱动电机的场合。

型号命名与选项

TOP-2HTM系列型号可根据以下规则进行选配 ：

基本型号构成示例：TOP-2MY750-212HTMVB

主要特点

1.     低粘度燃油专用设计：针对煤油、轻油等低粘度、低润滑性介质优化，采用氟橡胶密封，有效防止泄漏，确保长期稳定输送 。

2.     稳定的低压输送：最高压力0.7MPa，适用于燃烧器、锅炉等设备的低压燃油供给系统 。

3.     多种安装形式：提供电机一体型（2MY）和底座联轴器型（2MB），可根据设备空间、电机选型要求灵活选择 。

4.     内置安全保护选项：可选配内部溢流阀（VB型），当系统压力异常升高时自动开启旁路回流，保护泵和管路安全 。

5.     广泛的排量覆盖：从2.8 cm³/rev到20 cm³/rev共8种排量，覆盖小到中等流量需求，满足不同功率燃烧器的燃油供给 。

应用领域

TOP-2HTM系列低粘度燃油摆线泵主要应用于以下场景 ：

• 各类锅炉、燃烧器的燃油供给泵

• 柴油发电机组燃油输送系统

• 工业窑炉、热处理设备的轻油/重油A输送

• 有载开关在线滤油机（部分燃油润滑型号）

• 其他需要低粘度油品输送的工业设备
