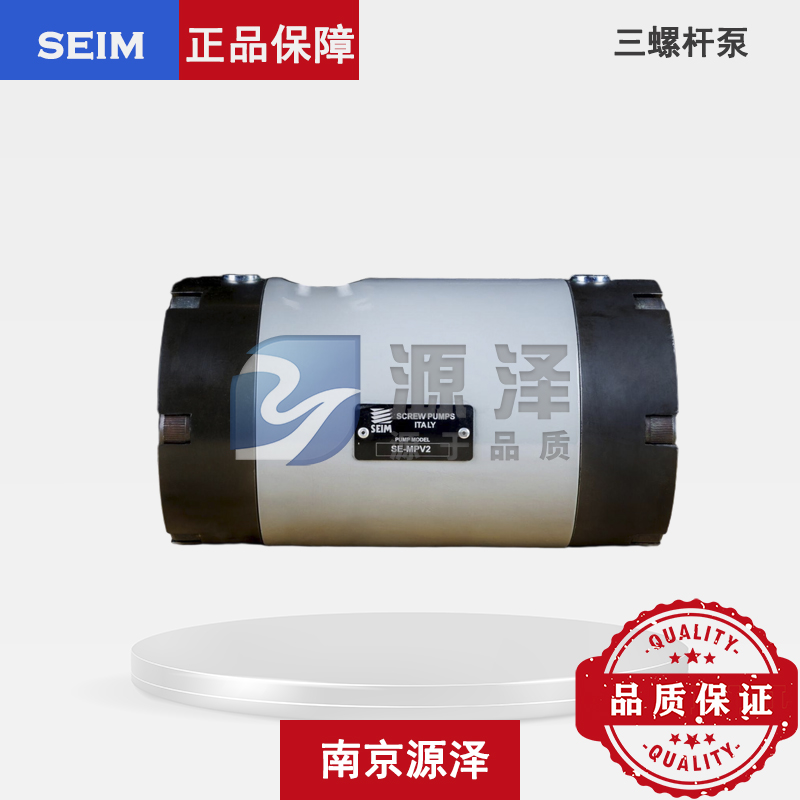

意大利SEIM品牌MPVB流量计
意大利SEIM品牌MPVB流量计产品介绍
一、品牌概述
意大利SEIM（塞姆）公司自1975年成立以来，专注于螺杆泵及相关流体设备的研发与制造，拥有超过五十年螺杆泵生产经验。在螺杆技术基础上，SEIM开发了MPVB系列螺杆流量计，产品广泛应用于能源、石化、船舶、海洋工程、机床及液压系统等行业。
二、工作原理与核心优势
MPVB流量计采用三螺杆容积式计量原理：流体流经螺杆组②使转子旋转，螺杆的特殊轮廓确保每一转对应精确的容积量，通过高可靠性传感器③定量检测，输出方波信号④，可直接由PLC采集或由SEIM专用电子设备⑤处理。
主要特点包括：
1. 宽量程与高精度：流量范围覆盖0.9~900 L/min，标准精度等级可达±0.2%（读数误差），扩展量程内精度为±0.4%。
2. 低压力损失：即使在较高粘度条件下，压降仍保持在较低水平。
3. 对安装条件要求低：无需前后直管段，支持水平或垂直安装，节省空间。
4. 双向测量能力：可选配双传感器实现双向流量测量及流向指示。
5. 广泛的介质适应性：适用于矿物油、合成润滑油、液压油、水基乳化液（含油≥5%）、柴油、煤油、重油（IFO 180-380）等多种介质。
6. 耐高压设计：标准版连续工作压力200 bar，高压版可达400 bar。
7. 对温度和压力波动不敏感：测量稳定性受工况变化影响小。
三、型号规格说明
MPVB系列型号通常包含系列代码、规格尺寸及性能等级代码。
型号示例：MPVB 025 C
常用型号及基本参数 ：
型号 | 排量 (cc/rev) | 标准流量范围 (L/min) | 扩展流量范围 (L/min) | 精度等级 |
MPVB 025 C | 约4.14 | 22 - 163 | 0.2 - 363 | 0.2% / 0.4% |
MPVB 040 C | 约57.7 | 38 - 387 | 0.9 - 605 | 0.2% / 0.4% |
MPVB 045 B | 约82.1 | 46 - 612 | 1.2 - 737 | 0.2% / 0.4% |
MPVB 060 B | 约194.7 | 84 - 584 | 2.9 - 876 | 0.2% / 0.4% |
注：具体流量范围与精度对应关系请联系南京源泽工业设备有限公司。
四、技术参数
项目 | 参数范围 |
流量范围 | 约 0.9 ~ 900 L/min |
最大工作压力 | 标准 200 bar / 高压版 400 bar |
适用温度范围 | -15°C ~ +110°C（最高可至150°C，需咨询） |
适用粘度范围 | 1 ~ 5,000 cSt |
推荐过滤精度 | NAS 10 ~ 12 级 |
主体/法兰材料 | 钢（标准）/ 可选不锈钢、铸铁机身（铝或钢） |
螺杆材料 | 氮化钢 |
O型圈材料 | 氟橡胶（Viton®） |
输出信号 | 频率方波信号（NPN或PNP，可选ATEX防爆型） |
五、电子配套设备
SEIM为MPVB系列提供多种电子配套设备，用于信号处理与数据显示：
1. SD311S：基础型显示单元，4位数字显示，提供两路SPST可调开关量和4-20 mA模拟输出。
2. FD20S：全能型显示单元，16位双行字母数字显示，内置MPVB参数，除4-20 mA输出外，还可接入三路压力和温度传感器输入，可选PC专用软件进行数据可视化。
3. DAT-9000 数据记录系统：高级数据处理单元，支持双传感器输入（实现双向流量测量或双流量计差流测量），具备以太网接口，支持布尔运算、数学运算及数据转换功能，通过DAT-9550显示单元进行数据可视化。
六、典型应用领域
七、选型注意事项
1. 流量范围选择：建议系统额定流量尽可能落在线性区（绿色区域，精度±0.2%）。
2. 压力损失校核：需确保系统进口压力高于MPVB产生的压力损失（参见样本压降曲线）。
3. 介质相容性：对于低润滑性介质或特殊化学成分介质，请咨询SEIM确认材料兼容性。
4. 电子设备选配：根据信号处理需求选择SD311S、FD20S或DAT-9000数据记录系统。
