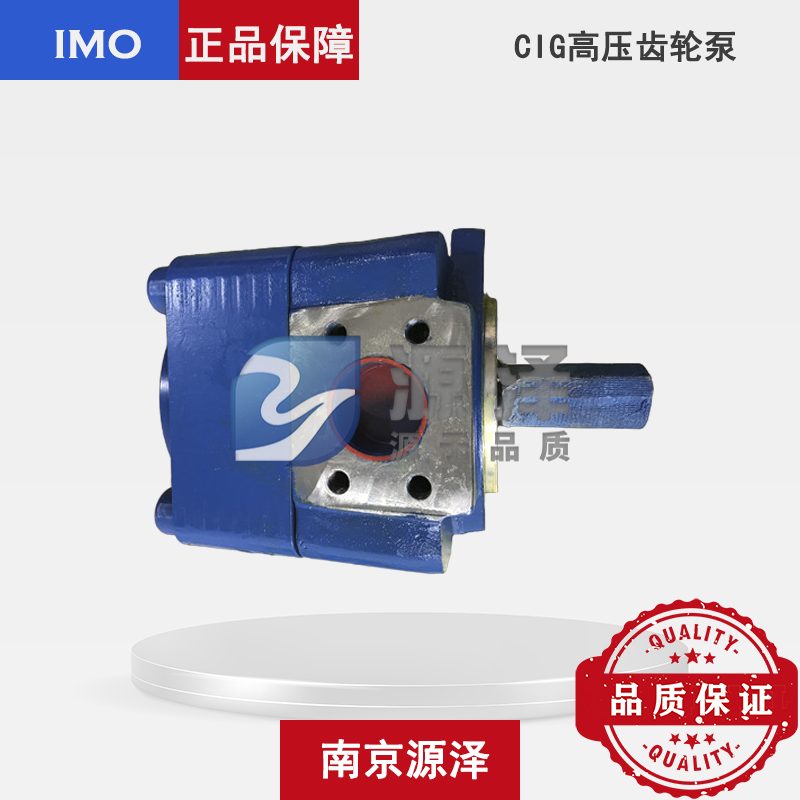

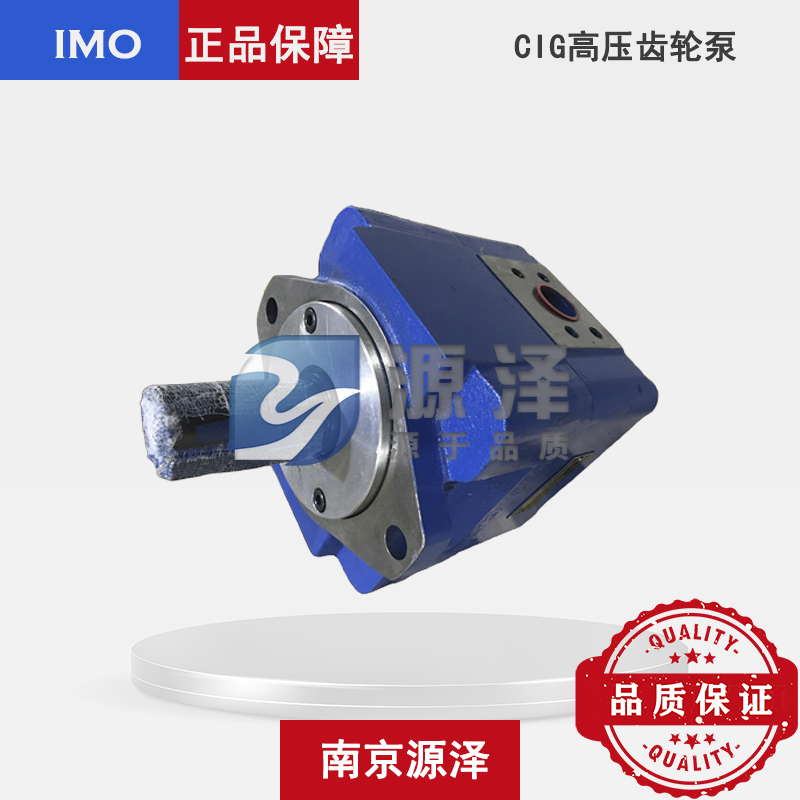

美国IMO—CIG系列月牙型内啮合齿轮泵

美国IMO品牌CIG系列月牙型内啮合齿轮泵产品介绍

品牌与产品概述

美国IMO泵业（隶属于CIRCOR赛科国际集团）是全球旋转容积泵领域的知名制造商，其产品在船舶、石油化工、电力及通用机械等领域拥有广泛应用。IMO旗下的CIG系列月牙型内啮合齿轮泵，主要针对流体动力应用以及飞机燃油测试台等关键场景设计，以其坚固耐用的结构和在高压条件下保持低噪音、低脉动的特性而受到市场关注。

核心特点与技术优势

CIG系列齿轮泵的成功基于其独特的设计理念：流体动力润滑（液膜支撑）。该设计摒弃了传统的轴向或径向补偿装置，从根本上减少了由补偿装置磨损引起的污染风险。

1.     独特的专利齿形设计

o    CIG泵采用了获得专利的非渐开线齿形，有效解决了齿轮泵中常见的“困液”现象。这一设计避免了流体在齿间被截留，从而显著降低了压力脉动。在最大压力性能下，其峰峰值脉动通常小于1%。

o    由于压力脉动的降低，泵在运行时更加平稳，大多数应用场景下的运行噪音可控制在68 dB(A)以下，有助于省去额外的隔音罩成本。

2.     流体动力润滑原理

o    泵内驱动轴的套筒轴承以及包裹齿圈的泵壳（作为轴承使用）仅有的承载部件。通过流体介质产生的动压效应，在轴与套筒、齿圈与泵壳之间形成一层稳定的液膜。

o    这种设计确保了旋转部件与静止部件之间无金属直接接触，避免了干摩擦和磨损，显著延长了泵的使用寿命，并能处理低至0.5 cSt的低粘度或低润滑性介质（如某些燃料）。

3.     灵活的模块化配置

o    多级压力能力：CIG泵可采用多级串联配置，以便在极低粘度的燃料上实现高压输出。

o    双联泵设计：支持双泵组合配置，即两台泵共用一个公共进口，但提供两路独立的流量输出。这种紧凑设计可以满足多设备功能的动力需求，仅需一个驱动器即可驱动，节省空间与成本。单泵提供54种型号，双泵组合则超过1300种配置。

型号规格与技术参数

IMO CIG系列泵的型号通常根据其机架尺寸和排量进行编码。例如型号构成如 CIG X1X2 X3X4X5，其中数字代表了泵的尺寸、级数和排量等级。

以下为根据公开资料整理的常见型号及性能参数表（基于1750 rpm转速下的额定流量）：

通用技术参数与材料

• 流量范围：1 至 125 GPM （约 3.8 至 475 L/Min）


• 最高连续压力：5000 PSIG （345 BAR）


• 适用粘度：最低 0.5      cSt


• 转速范围：最高至 4500 rpm      （取决于入口压力、粘度和机架尺寸）


• 温度范围：标准 180°F （82°C），可选配置可至 250°F （121°C） 以上


• 主要结构材料：


• 法兰/齿轮箱：球墨铸铁（可选氮化硬化）

• 小齿轮/轴：合金钢（氮化硬化）

• 齿圈：珠光体灰铸铁（可选氮化硬化）

• 滑动轴承：金属-聚合物复合材料

• 轴封：PTFE内衬/氟碳化合物外唇型（机械密封可选）

典型应用领域

• 液压动力单元：提供稳定、高压的液压动力。


• 燃油喷射与燃烧：用于燃气轮机或锅炉的液体燃料喷射。


• 测试设备：飞机燃油测试台、元件疲劳测试设备。


• 船舶液压系统：适用于船用机械的控制与驱动。


• 润滑系统：轴承顶升、转子顶起等高压润滑工况。
