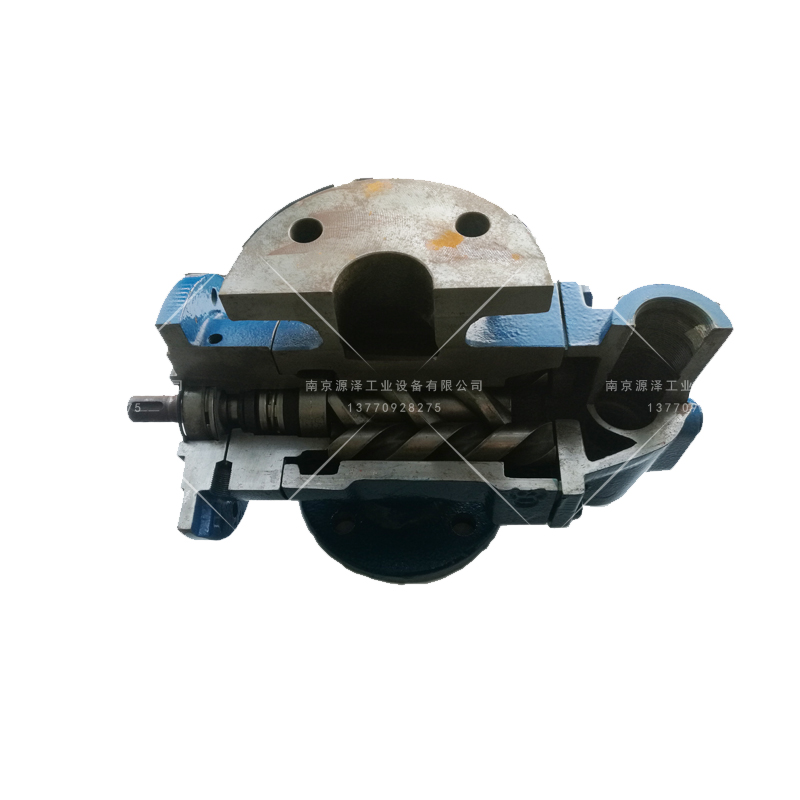

ACG070K7NVBP润滑油泵
信息内容
ACG螺杆泵
l 产品概述
流量：65~850升/分钟（50HZ）
最大压差：16巴
适用范围：润滑、循环、输送
l 用途
ACG泵可用于多种流体介质，如润滑油，燃油，植
物油，液压油以及其他液压流体、乙二醇、聚合物、
乳化液和任何带有一定润滑特性的非侵蚀性流体。
l 典型的应用有：
柴油机、齿轮、燃气/蒸汽机、液压透平、造纸机等的润滑
大型机械和液压系统的冷却和过滤
在燃油系统中用作供给和循环
在船舶上、油厂、精炼厂、油罐场进行驳运
技术参数
l 出口压力
最大出口压力为16巴
l 压差
最大压差为16巴，但在低粘度介质中会有所降低，如下表所示：
|
粘度，mm2/S（cst）
|
2
|
7
|
12
|
20
|
30
|
37
|
≥37
|
|
最大压差（巴）
|
5
|
8
|
10
|
12
|
15
|
16
|
16
|
l 进口压力
最大进口压力为12巴
最小进口压力（吸力）取决于流体粘度和泵转速。比如，粘度和转速下降时，吸力就会增加。欲获得每种泵最小进口压力的相关信息，请向源泽工业联系。
l 排量
单位：立方厘米/转
尺寸 045K 045N 052K 052N 060K 060N 070K 070N
排量 65 82 103 126 159 193 251 307
l 泄压阀
该泵配有一个带内部回路的泄压安全阀，防止出口管堵塞时引起泵进出口压差过大以保护泵。该阀能调节到不同的开启压力。泄压安全阀的限制值可以在工厂进行设置并在安装时进行调整
（见低压泵的安装和启动指导手册）。最大背压为4巴.
l 驱动
ACG泵最初的设计时直接通过弹性联轴节驱动的。在某些条件下，也可以使用其它驱动形式。比如使用齿轮或带轮进行驱动。但会在轴末端产生径向载荷。允许的径向压力根据不同的压力、速度和进口条件而变化。
在压力为8巴、1750rpm和大气进口条件下，压力如下表所示
尺寸 045 052 060 070
最大压力（N） 900 1000 1000 1200
径向力允许范围请向源泽工业咨询。
l 最大转速
最大转速为3600rpm。最大工作速度根据不同的进口条件有可能会降低以避免气蚀现象。
l 旋转方向
ACG泵为单向旋转：面对轴顺时针转动。
如有特殊要求，也可提供逆时针旋转的泵。
如果运行时间很短，比如只用一、二分钟排空出口管而言，只
要背压限制在3巴以内，泵业可以反向运行。
l 流体粘度
NVXX型：20-600cst
NTXX型：1.6-1500cst
l 流体温度
NVXX型：-20c至90c
NTXX型：-20C至155c
l 噪声水平
典型的泵的声压级别是在开放空间环境下，距离泵1米处进行测量的。声压级别是在出口压力5巴、速度2900转/分钟、粘度37平方毫米/秒的状态下进行测量的
尺寸 045 052 060 070
声压级别 分贝（A） 59 63 66 68
l 材料
NVXX NTXX
泵体 球墨铸铁 球墨铸铁
主动螺杆 经表面处理的钢 经表面处理的钢
从动螺杆 铸铁，经表面处理 铸铁，经表面处理
轴封 端面密封材料石墨/不锈钢 端面密封材料碳化硅/碳化硅
辅助密封材料氟橡胶 辅助密封材料氟橡胶
l 安装
ACG泵与电机通过法兰和连接支架及弹性联轴节进行连接，支脚适合不同的管线可水平方、垂直方向或其它位置皆可。具体参见安装说明。标准情况下，泵应当出口朝左侧（从泵体后部看，见左图）。根据客户要求，也可提供相反方向的形式（见右图）。要获得关于安装的更多信息，请参阅低压泵安装指导说明。
